دستگاه لایه نشانی پلاسمایی مگنترون با خلاء بالا و دو سر
دستگاه لایه‌نشانی مگنترون دو سر وی تی سی-600-2HD یک دستگاه لایه‌نشانی در خلاء بالا است که به تازگی توسط شرکت ما توسعه یافته است و برای تهیه فیلم فروالکتریک تک لایه یا چند لایه، فیلم رسانا، فیلم آلیاژی، فیلم نیمه‌هادی، فیلم‌های سرامیکی، فیلم دی‌الکتریک، فیلم نوری، فیلم اکسید، فیلم سخت، فیلم PTFE و غیره استفاده می‌شود. دستگاه لایه‌نشانی مگنترون دو سر وی تی سی-600-2HD به دو تفنگ هدف و دو منبع تغذیه، یک منبع تغذیه آر اف برای لایه‌نشانی مواد غیر رسانا و یک منبع تغذیه دی سی برای لایه‌نشانی مواد رسانا مجهز شده است.
- Shenyang Kejing
- شنیانگ، چین
- ۲۲ روز کاری
- ۵۰ مجموعه
- اطلاعات
معرفی محصول

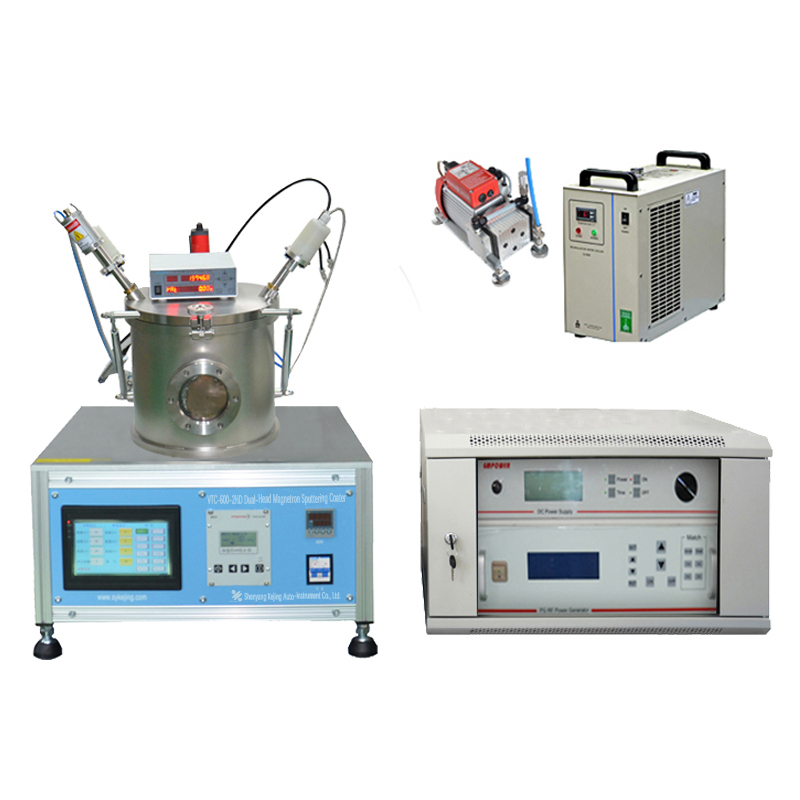

دستگاه لایه‌نشانی مگنترون دو سر وی تی سی-600-2HD یک سیستم لایه‌نشانی خلاء بالا است که به تازگی توسعه یافته و به طور مستقل توسط شرکت ما طراحی و ساخته شده است. این دستگاه برای تهیه فیلم‌های تک لایه یا چند لایه مانند فیلم‌های فروالکتریک، فیلم‌های رسانا، فیلم‌های آلیاژی، فیلم‌های نیمه‌هادی، فیلم‌های سرامیکی، فیلم‌های دی‌الکتریک، فیلم‌های نوری، فیلم‌های اکسیدی، پوشش‌های سخت و فیلم‌های PTFE (پلی تترافلوئورواتیلن) مناسب است.

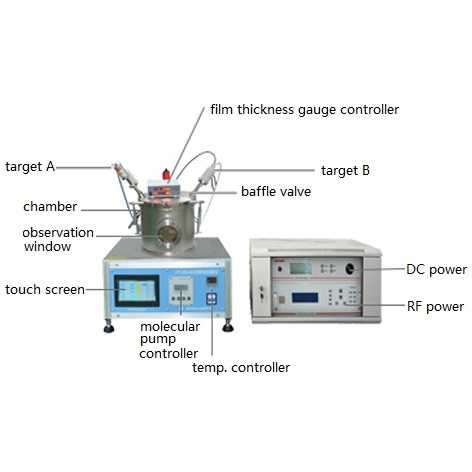

این سیستم مجهز به دو تفنگ کندوپاش و دو منبع تغذیه است - یک منبع تغذیه آر اف برای کندوپاش مواد غیر رسانا و یک منبع تغذیه دی سی برای کندوپاش مواد رسانا. یک هدف مغناطیسی قوی اختیاری نیز می‌تواند برای کندوپاش مواد فرومغناطیس پیکربندی شود. در مقایسه با تجهیزات مشابه، وی تی سی-600-2HD دارای طراحی جمع و جور، عملکرد آسان و سازگاری گسترده با مواد است که آن را به ابزاری ایده‌آل برای تهیه لایه نازک در مقیاس آزمایشگاهی در سیستم‌های مختلف مواد تبدیل می‌کند.
ویژگی‌های اصلی
۱. این دستگاه مجهز به دو تفنگ هدف‌گیری است، یک منبع تغذیه آر اف برای پوشش‌دهی اسپاترینگ مواد غیر رسانا و یک منبع تغذیه دی سی برای پوشش‌دهی اسپاترینگ مواد رسانا استفاده می‌شود.
۲. انواع لایه‌های نازک را می‌توان با طیف وسیعی از کاربردها تهیه کرد.
۳. اندازه کوچک و کارکرد آسان
تیپارامترهای فنی
نام محصول | دستگاه لایه نشانی اسپاترینگ مگنترون دو سر وی تی سی-600-2HD | ||
مدل محصول | وی تی سی-600-2HD | ||
شرایط نصب | الزامات میز کار: ۲. آبرسانی: ۳. تامین گاز: ۴. تهویه: ۵. منبع تغذیه: · تک فاز: AC220V 50Hz، 10A. ۶. شرایط محیطی: دمای عملیاتی: 25℃ ±15℃؛ رطوبت: ≤55% آر اچ ±10%. · محیط باید خشک، عاری از گرد و غبار و عاری از گازهای قابل اشتعال یا انفجار باشد. | ||
پارامترهای اصلی (مشخصات) | دسته بندی | مشخصات | اظهارات |
| سیستم خلاء | اندازه محفظه خلاء: عمق φ295 × ارتفاع 265 میلی‌متر | - | |
مجموعه پمپ خلاء： • پمپ توربو: هایپیس ۸۰ | فایفر اصلی (آلمان) | ||
| خلاء پایه：5.0E-3 پا (5.0E-5 هکتوپاسکال) | خلاء پایه مورد نیاز قبل از رسوب گذاری | ||
خلاء نهایی: 5.0E-4 پا (5.0E-6 هکتوپاسکال) | تحت تأثیر محیط سایت و استحکام سیستم | ||
فشار کاری: 0.1-5 پاسکال (0.001-0.05 هکتوپاسکال) | عمدتاً آرگون؛ گازهای واکنش‌پذیر را می‌توان اضافه کرد | ||
| سرعت پمپاژ： • پمپ خط مقدم ۱ متر مکعب در ساعت؛ پمپ توربو ۶۷ لیتر در ثانیه | زمان جارو کردن به سرعت پمپاژ بستگی دارد | ||
پپیکربندی منبع تغذیه | نوع و مقدار برق： جریان مستقیم × ۱، فرکانس رادیویی × ۱ | دی سی：برای اهداف فلزی، آر اف：برای اهداف عایق؛ (هدف مغناطیسی قوی اختیاری را می‌توان با نوع برق تطبیق داد) | |
محدوده توان خروجی： • جریان مستقیم: 0 تا 500 وات • فرکانس رادیویی: 0 تا 300 وات | قدرت یاحالت تُپوت / حداکثر توان خروجی | ||
امپدانس تطبیقی: 50 اهم | تضمین راندمان و پایداری انتقال قدرت | ||
کنترل گاز | گاز کار: استانداردد: آرگون (آر) | توصیه شده: آرگون، خلوص ۹۹.۹۹۹ | |
جریان گاز(۲ کانال) • کانال ۱: ۱–۱۰۰ اس سی ام | ایندر صورت نیاز، انواع گازهای محافظ قابل تنظیم هستند | ||
دقت فلومتر: ±1% اف اس | - | ||
| جایگاه نمونه چرخان | اندازه صحنه: Ø132 میلی‌متر | ≈5.2 اینچ | |
سرعت چرخش: ۱ تا ۲۰ دور در دقیقه | بهبود یکنواختی فیلم | ||
دمای گرمایش: آر تی ~ 500 درجه سانتیگراد | دمای سطح نمونه | ||
دقت دما: ±1 درجه سانتیگراد | - | ||
هدف مگنترون | مقدار هدف: ۲ عدد | قابل استفاده به صورت مستقل یا همزمان | |
اندازه هدف: Ø2 اینچ، ضخامت 0.1-5 میلی‌متر | ضخامت بسته به جنس ماده مورد نظر متفاوت است | ||
فاصله هدف-زیرلایه: 85 تا 115 میلی‌متر قابل تنظیم | فاصله بیشتر، یکنواختی را بهبود می‌بخشد، اما سرعت را کمی کاهش می‌دهد | ||
روش خنک کننده: خنک کننده آب | گردش آب برای خنک کردن هدف | ||
عملکرد رسوب‌گذاری و موارد دیگر | یکنواختی فیلم: ±5% (برای زیرلایه با قطر 100 میلی‌متر) | عوامل کلیدی: فاصله بهینه هدف-زیرلایه و سرعت چرخش | |
| محدوده ضخامت لایه: 10 نانومتر تا 10 میکرومتر | ضخامت بیش از حد ممکن است باعث ترک خوردگی ناشی از تنش شود | ||
حداکثر توان ورودی： • واحد اصلی: ۵۰۰ وات؛ • منبع تغذیه آر اف: 1100 وات؛ • منبع تغذیه دی سی：750 وات | واحد اصلی، منبع تغذیه آر اف، منبع تغذیه دی سی و مانیتور ضخامت فیلم، همگی به طور مستقل تغذیه می‌شوند. | ||
| توان ورودی： • تک فاز AC220V 50/60Hz | |||
ابعاد واحد اصلی：600 میلی‌متر × 750 میلی‌متر × 900 میلی‌متر | ارتفاع با درب باز: ۱۰۵۰ میلی‌متر | ||
اینابعاد ورال：۱۳۰۰ متر × ۷۵۰ میلی‌متر × ۹۰۰ میلی‌متر | منشامل فضای کنترل و پمپ می‌شود | ||
| وزن کل： ۱۶۰ کیلوگرم | ساختار جمع و جور با فضای کم | ||
لوازم جانبی استاندارد
| خیر. | نام | تعداد | تصویر |
| 1 | سیستم کنترل منبع تغذیه دی سی | ۱ مجموعه | - |
| 2 | سیستم کنترل منبع تغذیه آر اف | ۱ مجموعه | - |
| 3 | سیستم نظارت بر ضخامت فیلم | ۱ مجموعه | - |
| 4 | پمپ توربو (وارداتی یا داخلی آلمانی با سرعت پمپاژ بالاتر)) | ۱ واحد | - |
| 5 | چیلر | ۱ واحد | - |
| 6 | لوله پلی‌استر پلوتونیم (قطر ۶ میلی‌متر) | ۴ متر | - |
لوازم جانبی اختیاری
| خیر. | نام | دسته بندی عملکرد | تصویر |
| 1 | مواد هدف مختلف مانند طلا، ایندیوم، نقره، پلاتین و غیره | اختیاری | - |
| 2 | تارگت مغناطیسی قوی اختیاری برای پاشش مواد فرومغناطیسی | اختیاری | - |
| 3 | دستگاه رسوب‌گذاری چرخشی دو لایه | اختیاری | - |
گارانتی
یک سال محدود با پشتیبانی مادام العمر (شامل قطعات زنگ زده به دلیل شرایط نامناسب نگهداری نمی‌شود)
