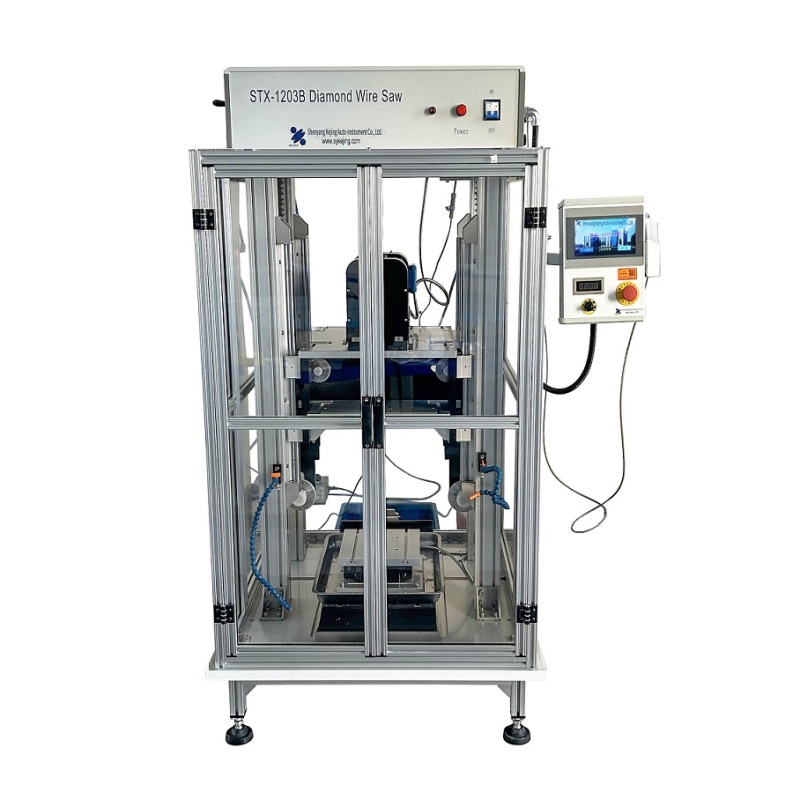

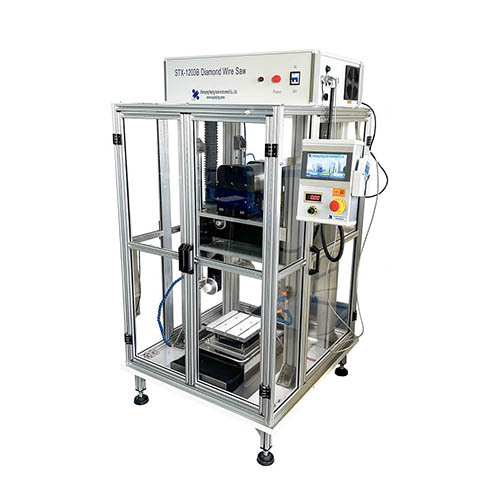

اره سیم الماس با محفظه محافظ

نمونه محصول

STX -1203ب

ویژگی های اصلی

1. موتور اصلی سیم الماس را به سمت پایین هدایت می کند تا با سرعت ثابت به سمت پایین حرکت کند و مواد روی میز کار ثابت می شود تا از برش پایدار اطمینان حاصل شود.

2. میز کار را می توان با 360 درجه به صورت دستی یا از طریق کنترل برنامه تنظیم کرد.

3. سیستم کشش پنوماتیک با اجزای پنوماتیک وارداتی اعمال می شود تا نیروی کشش پایدارتر و قابل اعتمادتر شود.

4. سیستم کنترل برنامه PLC و صفحه نمایش لمسی با اندازه بزرگ، عملیات را ساده و سریع می کند.

5. وسایل تطبیق ابزار مختلف را می توان با توجه به نیازهای کاربر طراحی کرد.

6. یک پوشش اکریلیک اضافه کنید:

· عملکرد حفاظت از امنیت

· از پخش غبار یا دود برش روغن به بیرون جلوگیری کنید و محیط کار را تمیز نگه دارید

· به طور موثر سر و صدای عملیاتی تجهیزات را کاهش دهید، که منجر به یک محیط کاری آرام و راحت می شود.

7. دستگاه کشش: تغییر به یک سیلندر با فاصله سفر بیشتر به سیم برش کششی، کاهش زمان سفت شدن هنگام نصب سیم، بهبود راندمان کار، و به صورت اختیاری مجهز به نصب کننده سیم برق.

8. سرعت سیم برش: سرعت سیم اسپولر به حداکثر 15 متر بر ثانیه افزایش می یابد که راندمان برش را تا حد زیادی بهبود می بخشد.

توابع و کاربردها

1. مواد سرامیک: سرامیک اکسید آلومینیوم، سرامیک اکسید روی، سرامیک اکسید زیرکونیوم، سرامیک هدف، سرامیک لانه زنبوری، سرامیک نیمه هادی، سرامیک رسانا، سرامیک غیر رسانا و غیره.

2. مواد کریستال: گرافیت، کریستال سیلیکون (پلی سیلیکون خورشیدی، سیلیکون تک کریستال)، یاقوت کبود، کریستال اکسید آلومینیوم، کریستال شیشه ای مادون قرمز، کریستال اکسید آلومینیوم، کریستال کاربید سیلیکون، کریستال یدید سزیم و غیره.

3. مواد شیشه ای: شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله شیشه ای و غیره.

4. مواد فلزی: آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره.

5. مواد کامپوزیت: تخته پی وی سی ، مواد کامپوزیت فیبر کربن، مواد کامپوزیت فیبر شیشه و غیره.

6. مواد سنگ: برش دقیق سنگ طبیعی، یشم، شهاب سنگ، یشم / زمرد، عقیق و غیره.

  ;   ; برش های دقیق از مواد مختلف با ارزش بالا؛  ;

  ;   ; برش های زمین شناسی، برش های زمین شناسی (سنگ های رسوبی، سنگ های ماگمایی، سنگ های دگرگونی، سنگ معدن) و سایر برش های مربعی.

7. مواد ترموالکتریک: تلورید بیسموت، تلورید سرب، آلیاژ ژرمانیوم سیلیکون و غیره.

8. مواد نوری مادون قرمز: سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و سایر کریستال ها

9. مواد بیوپزشکی: برش‌های نمونه بیوپلاستیک شده (اعضای انسان و حیوان، بخش‌های ترکیبی از بافت‌های نرم و سخت فک، مشاهده ایمپلنت، تاج‌ها و بریج‌های دندان، دندان‌ها و سایر نمونه‌های بافت‌شناسی).

  ;   ; مقاطع مفصلی بافت نرم و سخت ارتوپدی (فمور، لگن، بدن مهره ها و سایر بافت های تازه و بافت سخت، نمونه های بافت شناسی استخوان با ایمپلنت و غیره)؛

  ;   ; برش های استنت قلبی عروقی و مغزی، برش های سنگ و سایر برش های بافت پزشکی؛

  ;…

نکته: برای موادی با سختی کمتر از سیم الماسی می توان برش دقیق را انجام داد.

2

طول کل سیم برش

≤150M

3

قطر سیم برش

≤0.45 میلی متر

4

مسافت موثر سفر میز کار Z

≤300mm (ماشین اختیاری تابع محصول واقعی است)

5

حداکثر فاصله سفر محور Y

≤300 میلی متر

6

دقت تغذیه محور Z، Y

0.01 میلی متر

7

سیستم کشش

کشش پنوماتیکی

8

محدوده تنظیم فشار هوا کششی

0-1Mپآ

9

حداکثر قطر و طول قطعه کار برای برش

Φ300X300mm

10

بار مرکزی میز کار

≤20 کیلوگرم

11

منبع تغذیه

220 ولت / 50 هرتز

12

قدرت موتور فرکانس متغیر AC اسپیندل

370 وات

13

نوع موتور تغذیه محور Y، محور Z، محور R

موتور پله ای دقیق

14

فرم نمایش

نمایشگر دیجیتال

15

دستگاه کنترل ایمنی

توقف خودکار، سوئیچ توقف اضطراری را قطع کنید

16

مشخصات فیوز

10A

17

روش کنترل

PLC ، صفحه نمایش لمسی

18

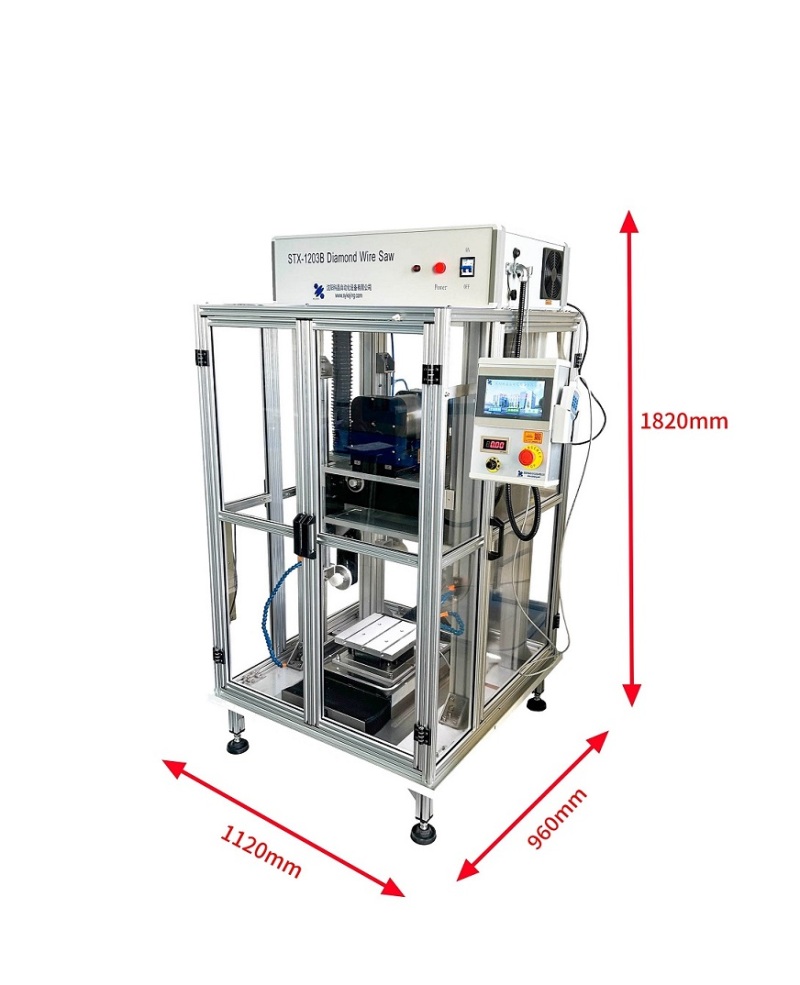

ابعاد دستگاه (طول*عرض*ارتفاع)

1120*960*1820میلی متر

19

وزن خالص

حدود 340 کیلوگرم

20

قدرت کل دستگاه

حدود 620 وات

2

چرخ پیشرو

2 عدد

3

سیم برش الماس

2 رول

4

پمپ آب

1 عدد

5

سرامیک باند رزین

2 عدد

6

چیزی یاد بگیر

4 عدد

لوازم جانبی اختیاری

1. سیم برش الماس (Ø0.125، Ø0.25، Ø0.35، Ø0.42mm)

2. روغن برش

3. مکانیسم تاب دادن اره سیمی STX -1200-YB   ;

(به خصوص برای برش مواد با سختی بالا مانند سنگهای قیمتی، یشم و غیره یا گرافیت با سختی کم، KDP و غیره مناسب است)

 4. STX -1200-A مکانیسم چرخش دوک نخ ریسی

(به ویژه برای برش مواد با سختی بالا مانند یشم و غیره مناسب است)

5. صفحه گرمایش

6. کمپرسور هوای بدون روغن را خاموش کنید

7.DX -100 تک کریستالجهت یاب

8. نصب کننده سیم برق STX -2500
