اره سیم الماس برای برش حداکثر. 50 میلی متر

نمونه محصول

STX-202A

شرایط نصب اره سیم الماس برقی

1. دما و رطوبت: 10-85٪ RH (در 25 ℃ بدون تراکم) دما: 0-45 ℃.

2. هیچ منبع ارتعاش قوی و گاز خورنده در اطراف اره سیم الماس اتوماتیک وجود ندارد.

3. خنک کننده برش سنگ اره سیم الماس: مورد نیاز (روغن برش توصیه می شود)

4. برق: تک فاز: AC220V 50Hz استاندارد ملی سوکت سه قطبی 10A باید به خوبی زمین شود.

5. منبع هوا (هوای فشرده): بدون نیاز.

6. میز کار: 1000X600X700 میلی متر وزن تحمل بیش از 80 کیلوگرم توصیه می شود (سکوی سیمان جامد بهترین است).

7. دستگاه تهویه: بدون نیاز خاص.

پارامترهای اره سیم الماس برقی

1. رابط منبع تغذیه: سوکت سه قطب استاندارد ملی با بیمه AC220 50Hz 10A

2. توان کل اره سیم الماس صنعتی: 100 وات

3. ساختار بدنه اصلی: قاب آلیاژ آلومینیوم

4. طول خط برش: ≤20m

5. قطر خط برش: ≤0.45mm

6. روش کشش خط برش: کشش مکانیکی فنر

7. روش چرخش برش دوک: چرخش رفت و برگشتی

8. سرعت اسپیندل: 2--260rpm قابل تنظیم

9. ضربه موثر محور Z: ≤60mm

10. ضربه موثر محور Y: ≤50mm

11. زاویه چرخش افقی / شیب دار فیکسچر دو بعدی: فیکسچر دو بعدی دستی: شیب افقی 0-360 درجه ± 15 درجه

12. حداکثر فاصله بین دو طرف داخلی دو چرخ راهنما: 95 میلی متر

13. حداکثر قطر قطعه کار و طول برای برش: Φ50X50mm

14. اندازه بلوک نمونه (طول × عرض × ارتفاع): 80X51X12mm

15. ضخامت برش (عمق): مقدار موثر ≤50mm

16. حالت کنترل: برنامه نویس PLC جعبه کنترل مستقل خارجی + صفحه نمایش لمسی 4.3 اینچی

17. نظارت تصویری منطقه برش: ندارد

بررسی محصول اره سیم الماس برقی:

1. اره سیم الماس برقی توسط منبع تغذیه استاندارد داخلی AC220V 50 هرتز تغذیه می شود. منبع تغذیه واقعی باید تابع پارامترهای روی برچسب محصول باشد.

2. اره سیم الماس برقی STX-202A-دی سی همراه با آداپتور برق استاندارد: که در: AC100-240V 50/60Hz خارج: DC24V 11.67A.

3. برخی از مدل های اره سیم الماس برقی از سفارشی سازی محصول AC110V 50/60Hz پشتیبانی می کنند.

کاربردهای اره سیم الماس برقی

1. مواد سرامیکی: سرامیک اکسید آلومینیوم، سرامیک اکسید روی، سرامیک اکسید زیرکونیوم، سرامیک هدف، سرامیک لانه زنبوری، سرامیک نیمه هادی، سرامیک رسانا، سرامیک غیر رسانا و غیره.

2. مواد کریستال: گرافیت، کریستال سیلیکون (پلی سیلیکون خورشیدی، سیلیکون تک کریستال)، یاقوت کبود، کریستال اکسید آلومینیوم، کریستال شیشه ای مادون قرمز، کریستال اکسید آلومینیوم، کریستال کاربید سیلیکون، کریستال یدید سزیم، و غیره.

3. مواد شیشه ای: شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله شیشه ای، و غیره.

4. مواد فلزی: آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره.

5. مواد کامپوزیت: تخته پی وی سی، مواد کامپوزیت فیبر کربن، مواد کامپوزیت فیبر شیشه و غیره.

6. مواد سنگ: برش دقیق سنگ طبیعی، یشم، شهاب سنگ، یشم / زمرد، عقیق و غیره.

برش های دقیق از مواد مختلف با ارزش بالا؛ برش های زمین شناسی، برش های زمین شناسی (سنگ های رسوبی، سنگ های ماگمایی، سنگ های دگرگونی، سنگ معدن) و سایر برش های مربعی.

7. مواد ترموالکتریک: تلورید بیسموت، تلورید سرب، آلیاژ ژرمانیوم سیلیکون و غیره.

8. مواد نوری مادون قرمز: سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و سایر کریستال ها

9. مواد بیوپزشکی: برش‌های نمونه بیوپلاستیک شده (اعضای انسان و حیوان، بخش‌های ترکیبی از بافت‌های نرم و سخت فک، مشاهده ایمپلنت، تاج‌ها و بریج‌های دندان، دندان‌ها و سایر نمونه‌های بافت‌شناسی).

مقاطع مفصلی بافت نرم و سخت ارتوپدی (فمور، هیپ، بدن مهره و سایر بافت های تازه و بافت سخت، نمونه های بافت شناسی استخوان با ایمپلنت و غیره)؛

برش های استنت قلبی عروقی و مغزی، برش های سنگ و سایر برش های بافت پزشکی؛

 …

توجه: برای موادی با سختی کمتر از سیم الماس می توان برش دقیق را انجام داد.

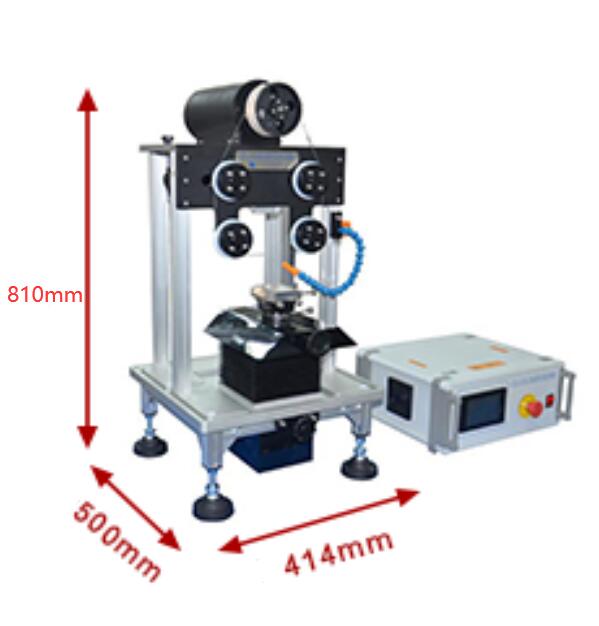

مشخصات اره سیم الماس برقی:

اندازه: 414mm×500mm×810mm;

وزن: حدود 40 کیلوگرم

توابع و موارد استفاده از اره سیم الماس برقی

1.اره سیمی الماس برقی می تواند سرامیک های آلومینا، سرامیک های اکسید روی، سرامیک های اکسید زیرکونیوم، سرامیک های هدف، سرامیک های لانه زنبوری، سرامیک های نیمه هادی، سرامیک های رسانا، سرامیک های غیر رسانا و غیره را برش دهد.;

2.اره سیم الماس برقی می تواند گرافیت، کریستال سیلیکون (پلی سیلیکون خورشیدی، سیلیکون تک کریستال)، یاقوت کبود، کریستال اکسید آلومینیوم، کریستال شیشه ای مادون قرمز، کریستال اکسید آلومینیوم، کریستال کاربید سیلیکون، کریستال یدید سزیم و غیره را برش دهد.;

3. اره سیم الماس برقی می تواند شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله شیشه ای و غیره را برش دهد.

4. اره سیم الماس قابل حمل می تواند آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره را برش دهد.

5. اره سیم الماس قابل حمل می تواند تخته های پی وی سی، کامپوزیت های فیبر کربن، کامپوزیت های الیاف شیشه و غیره را برش دهد.

6. اره سیم الماس قابل حمل می تواند سنگ های طبیعی، یشم، شهاب سنگ ها، زمرد/زمرد، عقیق و سایر برش های دقیق را برش دهد.

اره سیم الماس قابل حمل می تواند برش های دقیقی از مواد مختلف با ارزش بالا را برش دهد. برش های زمین شناسی، برش های نازک زمین شناسی (سنگ های رسوبی، سنگ های آذرین، سنگ های دگرگونی، سنگ معدن) و سایر برش های مربعی.

7. اره سیم الماس صنعتی می تواند بیسموت تلورید، تلورید سرب، آلیاژ سیلیکون ژرمانیوم و غیره را پردازش کند.

8. اره سیم الماس صنعتی می تواند کریستال هایی مانند سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و غیره را پردازش کند.

9. مواد زیست پزشکی: مقاطع نمونه بیوپلاستیک

(ارگان های انسان و حیوان، بخش های ترکیبی از بافت نرم و سخت فک، مشاهده ایمپلنت، تاج ها و بریج های دندان، نمونه های بافت شناسی مانند دندان).

مقاطع ترکیبی از بافت های نرم و سخت ارتوپدی (بافت های تازه و سخت مانند استخوان ران، مفصل ران، بدن مهره ها، نمونه های بافت شناسی استخوان با ایمپلنت و غیره)؛

بخش های بافت پزشکی مانند بخش های استنت قلبی عروقی و بخش های سنگی؛

......

توجه: موادی که سختی کمتری نسبت به سیم الماس دارند نیز می توانند توسط اره سیم الماس قابل حمل برش داده شوند.

1

قرقره کششی پلی اتیلن (پلی اتیلن).

2 عدد

2

چرخ راهنمای پلی اتیلن (پلی اتیلن).

2 عدد

3

قالب 90 درجه برش 2 اینچی

1 مجموعه

4

سیم برش الماس

3 رول

5

پمپ آب

1 عدد

6

سرامیک باند رزین

2 عدد

7

چیزی یاد بگیر

4 عدد

1

سیم برش الماس

(Ø0.125،Ø0.25،Ø0.35،Ø0.42mm)

(اختیاری)

2

روغن برش

(اختیاری)

3

دستگاه برش برش زمین شناسی

(اختیاری)

4

صفحه گرمایش

(اختیاری)

5

میکروسکوپ قابل حمل (میکروسکوپ دیجیتال بی سیم 3R)

(اختیاری)

6

(اختیاری)
