اره سیم الماسه برای برش اشکال مختلف حداکثر 50 میلی‌متر طول

۱. اره سیمی برش دقیق اس تی ایکس-50QX می‌تواند شکل ماده‌ای که باید برش داده شود را از طریق نقشه وارد کند. این اره نه تنها می‌تواند مواد دایره‌ای و I شکل را برش دهد، بلکه می‌تواند هرگونه گرافیک دو بعدی مانند صفحه، بیضی، قطاع و انواع گرافیک‌های دو بعدی متقارن و نامتقارن را نیز برش دهد.
۲. اره سیمی برش دقیق اس تی ایکس-50QX می‌تواند هم مواد ورقه‌ای و هم مواد ضخیم‌تر را برش دهد.

  • Shenyang Kejing
  • شنیانگ، چین
  • ۲۲ روز کاری
  • ۵۰ مجموعه
  • اطلاعات

معرفی اره سیم الماسه برای برش‌های پیچیده:

اره سیمی الماسه اس تی ایکس-50QX برای برش‌های پیچیده، اولین دستگاه شرکت ما است که از سیم الماسه برای برش مواد غیرفلزی نامنظم استفاده می‌کند. اره سیمی الماسه برای برش‌های پیچیده می‌تواند شکل برش را از طریق طراحی کامپیوتری تنظیم کند و سپس سیم الماسه در امتداد مسیر تعیین شده در طراحی حرکت می‌کند تا اشکال مختلف را برش دهد. این دستگاه به طور موثر مشکل برش با شکل‌های خاص برخی از مواد با فرآیند دشوار، مانند سرامیک، کریستال، شیشه، فلزات، مواد کامپوزیت، سنگ، مواد ترموالکتریک، مواد نوری مادون قرمز، مواد کامپوزیت، مواد زیست پزشکی و غیره را حل می‌کند.


پارامترهای اره سیم الماسه برای اشکال پیچیده:

نام محصول

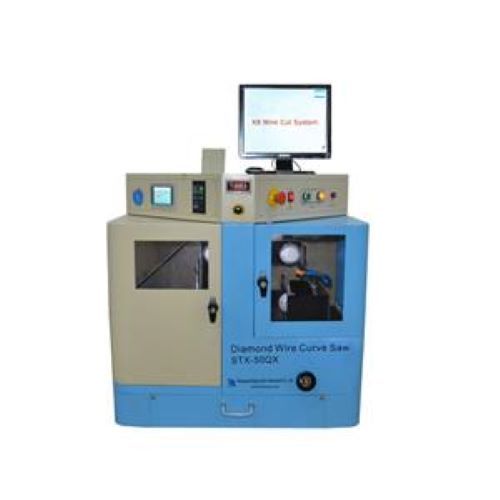

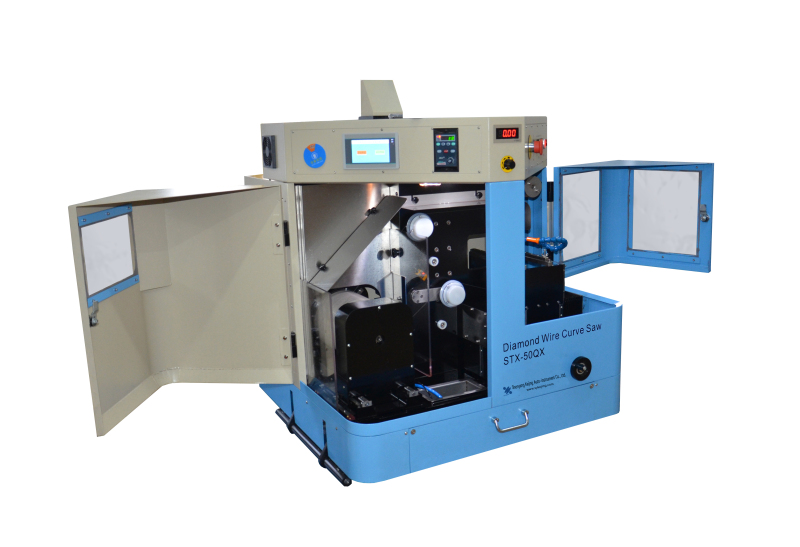

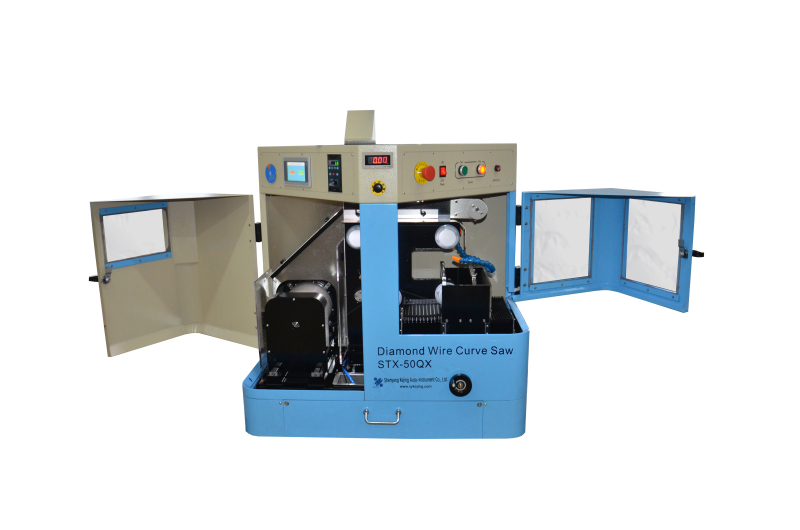

دستگاه برش منحنی سیم الماسه اس تی ایکس-50QX

مدل محصول

اس تی ایکس-50QX

شرایط نصب اره سیمی دقیق

۱. دما و رطوبت: ۱۰-۸۵٪ آر اچ (در دمای ۲۵ درجه سانتیگراد بدون چگالش) دما: ۰-۴۵ درجه سانتیگراد.

۲. هیچ منبع لرزش قوی و گاز خورنده ای در اطراف اره سیمی الماسه همه کاره وجود ندارد.

۳. منبع تغذیه: تک فاز: AC220V±10%، ۵۰ هرتز، سوکت دو حالته سه قطبی ۱۰ آمپر، قسمت جلویی سوکت دارای سوئیچ هوای ۱۶ آمپر است و باید یک سیم اتصال زمین خوب تهیه شود

۴. منبع هوا (هوای فشرده):بدون نیاز

۵. مایع خنک‌کننده: مورد نیاز (استفاده از روغن برش اکیداً توصیه می‌شود)

6. میز کار: 1000 × 850 × 500 میلی متر، ظرفیت بار ≥500 کیلوگرم

۷. دستگاه تهویه: هیچ الزام خاصی ندارد

پارامترهای اصلی اره سیم دقیق

۱. رابط منبع تغذیه اره سیمی دقیق: سوکت سه پل با بیمه: AC220V±10%۵۰ هرتز ۱۰ آمپر

2. قدرت کل: 500 وات

۳. بدنه اصلی اره سیمی دقیق: قاب آلیاژ آلومینیوم + پوسته بسته ورق فلزی

4. طول سیم الماس: ≤150 متر

5. قطر سیم الماس: φ0.25-0.45mm

6. روش کشش سیم الماسه: سیستم کشش الکتریکی

۷. روش چرخش برش اسپیندل: چرخش رفت و برگشتی

8. موتور محرک اسپیندل: تبدیل فرکانس ای سی، AC220V 370W

9. سرعت اسپیندل (سرعت خطی): 0 ~ 15 متر بر ثانیه قابل تنظیم

۱۰. حرکت مؤثر محور X: ≤۱۰۰ میلی‌متر

۱۱. حرکت مؤثر محور Y: ≤۱۵۰ میلی‌متر

۱۲. سرعت حرکت محور X و محور Y: مقدار موثر: ۰.۰۶-۶ میلی‌متر در دقیقه (۱۰۰ گام در ثانیه)

۱۳. دقت موقعیت‌یابی محور X و محور Y: ۰.۰۱ میلی‌متر

۱۴. موتورهای محرک محور X و محور Y: موتورهای پله‌ای دقیق

۱۵. حداکثر فاصله بین چرخ‌های راهنمای بالا و پایین: ≤۱۰۰ میلی‌متر

۱۶. اندازه مرحله بستن نمونه: ۱۴۰ میلی‌متر × ۲۷۵ میلی‌متر

۱۷. حداکثر اندازه برش نمونه: ۱۰۰میلی‌متر×150میلی‌متر×۵۰ میلی‌متر

۱۸. حداکثر ضخامت برش نمونه: ۵۰ میلی‌متر

۱۹. حالت کنترل اره سیمی دقیق: برنامه نویس پی ال سی + صفحه نمایش لمسی ۴.۳ اینچی + سیستم کنترل برش سیم برنامه نویسی سی ان سی

۲۰. نمایشگر برنامه‌نویسی سی ان سی + حالت کنترل: نمایشگر ۱۵ اینچی. ورودی ماوس + صفحه کلید

۲۱. دستگاه کنترل ایمنی: حرکت بیش از حد درام سیم‌پیچ، توقف خودکار پارگی سیم، سوئیچ توقف اضطراری

مشخصات محصول اره سیم الماسه چند منظوره

اره سیم الماسه چند منظوره ابعاد: طول 960 میلی‌متر × عرض 830 میلی‌متر × ارتفاع 964 میلی‌متر

وزن اره سیم الماسه همه کاره: ≈195 کیلوگرم

Diamond Wire Saw for Complex Shapes

کاربردهای کاربردی اره سیم الماسه برای اشکال پیچیده

1. اره سیمی برش دقیق می‌تواند مواد سرامیکی را برش دهد: سرامیک آلومینا، سرامیک اکسید روی، سرامیک اکسید زیرکونیوم، سرامیک تارگت، سرامیک لانه زنبوری، سرامیک نیمه‌هادی، سرامیک رسانا، سرامیک نارسانا و غیره؛

2. اره سیمی برش دقیق می‌تواند مواد کریستالی را برش دهد: گرافیت، کریستال‌های سیلیکون (سیلیکون پلی کریستالی خورشیدی، سیلیکون تک کریستالی)، یاقوت کبود، کریستال‌های اکسید آلومینیوم، کریستال‌های شیشه‌ای مادون قرمز، کریستال‌های اکسید آلومینیوم، کریستال‌های کاربید سیلیکون، کریستال‌های یدید سزیم و غیره؛

3. اره سیمی برش دقیق می‌تواند مواد شیشه‌ای را برش دهد: شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله‌های شیشه‌ای و غیره.

4. اره سیم الماس برای اشکال پیچیده می‌تواند مواد فلزی را برش دهد: آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره؛

5. اره سیم الماسه برای اشکال پیچیده می‌تواند مواد کامپوزیتی را برش دهد: تخته پی وی سی، مواد کامپوزیتی الیاف کربن، مواد کامپوزیتی الیاف شیشه و غیره.

6. اره سیم الماس همه کاره می‌تواند مواد سنگی را برش دهد: سنگ طبیعی، یشم، شهاب سنگ، سنگ پکوی، عقیق و سایر برش‌های دقیق، برش دقیق مواد مختلف با ارزش بالا؛ برش‌های نوری زمین‌شناسی، برش‌های نازک زمین‌شناسی (سنگ‌های رسوبی، سنگ‌های آذرین، سنگ‌های دگرگونی، سنگ‌های معدنی) و سایر برش‌های مربعی.

۷. اره سیمی برش دقیق می‌تواند مواد ترموالکتریک را برش دهد: تلورید بیسموت، تلورید سرب، آلیاژ سیلیکون ژرمانیوم و غیره.

۸. اره سیم الماس همه کاره می‌تواند مواد نوری مادون قرمز را برش دهد: سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و سایر کریستال‌ها

۹. اره سیم الماس همه کاره می‌تواند مواد زیست پزشکی را برش دهد: برش‌هایی از نمونه‌های پلاستیکی بیولوژیکی (اندام‌های انسان و حیوان، برش‌هایی از مفصل بافت نرم و سخت فک، مشاهده ایمپلنت، بریج تاج دندان، دندان‌ها و سایر نمونه‌های بافت‌شناسی)؛

برش‌های مفاصل بافت نرم و سخت ارتوپدی (استخوان ران، مفصل ران، جسم مهره و سایر بافت‌های زنده و بافت سخت، نمونه‌های بافت‌شناسی استخوان با ایمپلنت و غیره)؛ برش‌های استنت قلبی عروقی، برش‌های سنگ و سایر برش‌های بافت پزشکی؛

......

توجه: موادی با سختی کمتر از سیم الماس را می‌توان با دقت برش داد.


اره سیم الماسه برای اشکال پیچیده لوازم جانبی استاندارد:

خیر.ناممقدارپیوند تصویر
1سیم الماسه φ0.35 میلی‌متر 150 متر/رول۲ جلدVersatile Diamond Wire Saw
2چوب پارافین وکس۴ ریشهPrecision Shape Cutting Wire Saw
3سنگ تیزکن۱ مجموعهDiamond Wire Saw for Complex Shapes
4پد جلا دهنده چرم مات (بدون پشت چسبدار)۱ مجموعهVersatile Diamond Wire Saw
5روغن برش خنک کننده۳ بشکهPrecision Shape Cutting Wire Saw


لوازم جانبی اختیاری برای اره سیمی الماسه برای برش‌های پیچیده:

خیر.

نام

نوع عملکردی

تصویر

1

فیکسچر سه بعدی و گیره ضربدری برای اس تی ایکس-50QX

(اختیاری)

Diamond Wire Saw for Complex Shapes


گارانتی اره سیم الماسه برای اشکال پیچیده:

گارانتی محدود یک ساله با پشتیبانی مادام العمر (به استثنای قطعاتی از محصولات اره سیم الماسه چند منظوره که به دلیل شرایط نامناسب نگهداری زنگ زده اند).


لجستیک:

Versatile Diamond Wire Saw
