اره سیم الماس برای برش حداکثر 100 میلی متر

نمونه محصول

STX-402

اره سیمی محصولات الماس

شرایط نصب

1. دما و رطوبت: 10-85٪ RH (در 25 ℃ بدون تراکم) دما: 0-45 ℃.

2. هیچ منبع ارتعاش قوی و گازهای خورنده در اطراف تجهیزات اره برش سیم الماس وجود ندارد.

3. خنک کننده: مورد نیاز (روغن برش توصیه می شود)

4. اره سنگ سیم الماس به منبع تغذیه نیاز دارد: تک فاز: AC220V 50Hz استاندارد ملی سوکت سه قطبی 10A باید دارای زمین خوب باشد

5. اندازه میز کار: پلت فرم جامد 1000mmX750mmX500mm توصیه می شود

6. دستگاه تهویه: بدون نیاز خاص

 پارامترهای اصلی اره سیم محصولات الماس

1. رابط منبع تغذیه سیم اره دقیق: سوکت سه قطب استاندارد ملی با بیمه

2. توان کل: 250W

3. اره برش سیم الماس ترکیب اصلی بدنه: آلیاژ آلومینیوم

4. طول سیم الماس: ≤100m

5. قطر سیم الماس: ≤0.45mm

6. روش کشش سیم الماس: کشش فنری

7. روش چرخش برش دوک: چرخش رفت و برگشتی

8. موتور درایو اسپیندل: موتور دی سی + کاهنده 6KB DC110V 120W

9. سرعت اسپیندل: 2 متر بر ثانیه قابل تنظیم است

10. ضربه موثر میز کار محور X: ≤110mm

11. سکته مغزی موثر میز کار محور Y: ≤110mm

12. دقت تغذیه محور X، Y: 0.01 میلی متر

13. محدوده تنظیم سرعت برش اره سیمی دقیق: 0.05-40 میلی متر در دقیقه

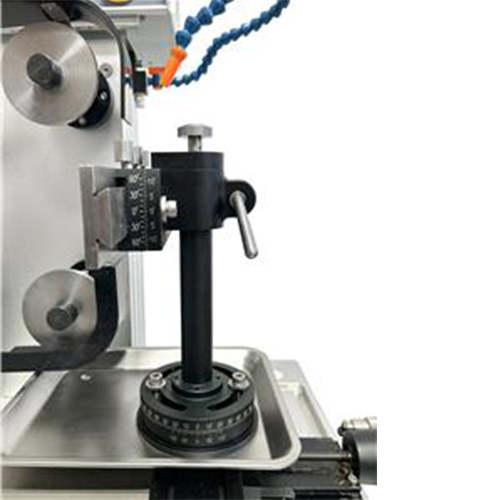

14. محدوده زاویه عمودی فیکسچر سه بعدی: ± 10 درجه

15. محدوده چرخش افقی فیکسچر سه بعدی: ± 70 درجه

16. محدوده بلند کردن عمودی وسایل سه بعدی: 10 میلی متر

17. دقت زاویه چرخش عمودی و افقی فیکسچر سه بعدی: 10′

18. موتورهای محرک محور Y و محور X: موتورهای پله ای دقیق

19. سنگ سیم الماس حداکثر فاصله بین طرفین داخلی دو چرخ راهنما را دید: ≤150mm

20. اره سیم دقیق حداکثر قطر و طول قطعه کار برش: Φ100mmX100mm

21. حالت کنترل اره سنگ سیم الماس: برنامه نویس PLC + صفحه نمایش لمسی 4.3 اینچی

22. فرم نمایش پارامتر اره سنگ سیم الماس: دیجیتال

23. دستگاه کنترل ایمنی سیم اره محصولات الماس: بیش از حد درام سیم پیچ، توقف خودکار قطع سیم

نکات: اره سنگ سیم الماس با منبع تغذیه استاندارد داخلی AC220V 50 هرتز تغذیه می شود. منبع تغذیه واقعی تابع پارامترهای روی برچسب پشتی محصول است.

اره سیمی دقیق

مشخصات محصول

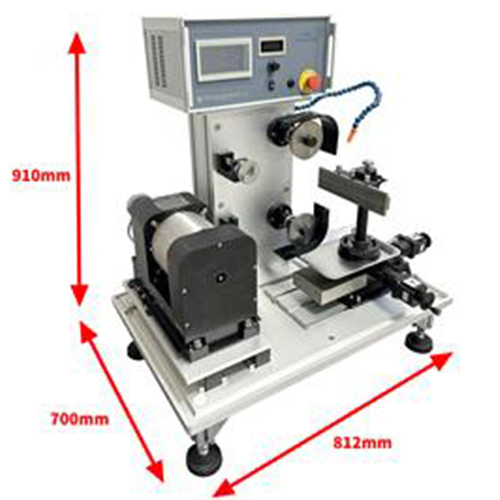

ابزار برش سیم الماس ابعاد: 810mm×700mm×910mm

ابزار برش سیم الماس که درهشت: ≈110 کیلوگرم

اره سیمی دقیق

هدف عملکردی

1. اره سیمی محصولات الماس می تواند مواد سرامیکی را برش دهد: سرامیک آلومینا، سرامیک اکسید روی، سرامیک اکسید زیرکونیوم، سرامیک هدف، سرامیک لانه زنبوری، سرامیک نیمه هادی، سرامیک رسانا، سرامیک غیر رسانا و غیره.

2. اره سیمی محصولات الماس می تواند مواد کریستالی را برش دهد: گرافیت، کریستال های سیلیکون (سیلیکون پلی کریستالی خورشیدی، سیلیکون تک کریستال)، یاقوت کبود،کریستال های آلومینا، کریستال های شیشه ای مادون قرمز، کریستال های اکسید آلومینیوم، کریستال های کاربید سیلیکون، کریستال های یدید سزیم و غیره؛

3. اره سیمی محصولات الماس می تواند مواد شیشه ای را برش دهد: شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله شیشه ای و غیره.

4. اره سیم محصولات الماس می تواند مواد فلزی را برش دهد: آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره.

5. اره سیمی محصولات الماس می تواند مواد کامپوزیت را برش دهد: تخته پی وی سی، مواد کامپوزیت فیبر کربن، مواد کامپوزیت الیاف شیشه و غیره.

6. اره سیمی محصولات الماس می تواند مواد سنگی را برش دهد: سنگ طبیعی، یشم، شهاب سنگ، پی Cui، عقیق و سایر برش های دقیق.

برش دقیق مواد مختلف با ارزش بالا؛ برش برش های نوری زمین شناسی، برش های نازک زمین شناسی (سنگ های رسوبی، سنگ های آذرین، سنگ های دگرگونی، سنگ معدن) و غیره.

7. مواد ترموالکتریک قابل برش توسط ابزار سیم برش الماس عبارتند از: تلورید بیسموت، تلورید سرب، آلیاژ ژرمانیوم سیلیکون و غیره.

8. مواد نوری مادون قرمز قابل برش توسط ابزار برش سیم الماس عبارتند از: سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و سایر کریستال ها

9. مواد زیست پزشکی قابل برش توسط ابزار برش سیم الماس عبارتند از: برش های نمونه بیوپلاستیک(ارگان های حیوانی انسان، برش های مفصلی بافت نرم و سخت فک، مشاهده ایمپلنت، روکش ها و بریج های دندان، دندان ها و سایر نمونه های بافت شناسی)؛

برش های مفصلی بافت نرم و سخت ارتوپدی (فمور، مفصل ران، بدن مهره ها و سایر بافت های زنده و بافت های سخت، نمونه های بافت شناسی استخوان با ایمپلنت و غیره)؛

برش های استنت قلبی عروقی، برش های سنگ و سایر برش های بافت پزشکی؛

توجه: موادی با سختی کمتر از سیم الماسی را می توان با استفاده از ابزار برش سیم الماسی به دقت برش داد.

1

چرخ تنش

1 عدد

2

چرخ پیشرو

2 عدد

3

سیم برش الماس

2 رول

4

پمپ آب

1 عدد

5

سرامیک باند رزین

2 عدد

6

چیزی یاد بگیر

4 عدد

1

سیم برش الماس

(Ø0.25، Ø0.35، Ø0.42 میلی متر)

(اختیاری)

2

روغن برش

(اختیاری)

3

صفحه گرمایش

(اختیاری)

4

میکروسکوپ قابل حمل (میکروسکوپ دیجیتال بی سیم 3R)

(اختیاری)

5

جهت یاب تک کریستالی DX-100

(اختیاری)
