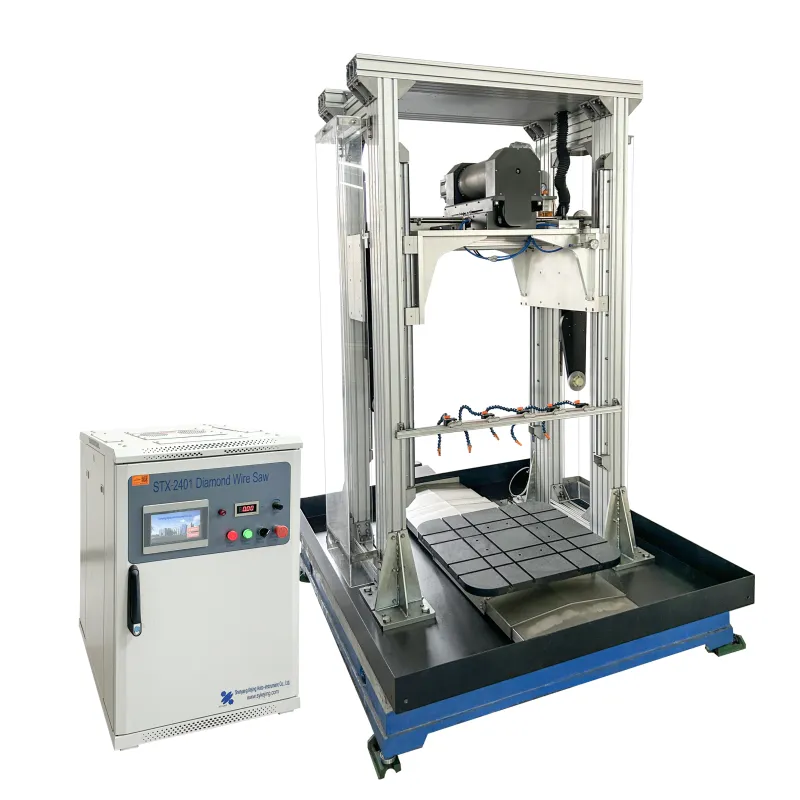

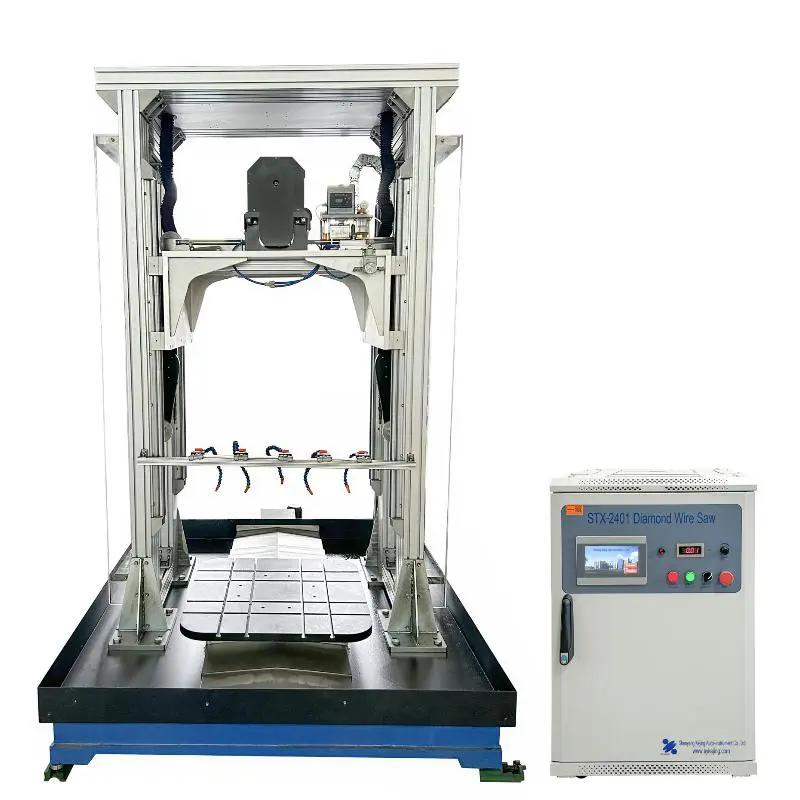

اره سیم الماسه برای برش حداکثر 600 میلی‌متر

1. دستگاه برش سیم الماسه اس تی ایکس-2401 برای برش مواد با سختی‌های مختلف، مانند سرامیک، کریستال، شیشه، فلزات، سنگ‌ها، مواد ترموالکتریک، مواد نوری مادون قرمز، مواد کامپوزیت و مواد زیست پزشکی مناسب است.
2. دستگاه برش سیم الماس عمدتاً برای پردازش مواد گرانبها با اندازه بزرگتر استفاده می شود.
۳. دستگاه برش اره سیمی الماسه اس تی ایکس-2401 می‌تواند برای برش کریستال‌های دانه‌ای مواد کریستالی مصنوعی مانند سیلیکون، یاقوت کبود سفید و یاقوت کبود استفاده شود.

  • Shenyang Kejing
  • شنیانگ، چین
  • ۴۴ روز کاری
  • ۱۰ مجموعه
  • اطلاعات

ویژگی‌های اصلی اره سیم الماسه تمام اتوماتیک:

۱. دستگاه برش سیم الماسه تمام اتوماتیک، حداکثر تا سایز ۲۴".

2. موتور اصلی اره سیم الماس کاملاً اتوماتیک، سیم برش الماس را با سرعت ثابت به سمت پایین حرکت می‌دهد و ماده روی میز کار ثابت می‌شود تا برش پایدار تضمین شود.

۳. میز کار اره سیم الماسه تمام اتوماتیک را می‌توان به صورت دستی یا از طریق کنترل برنامه، ۳۶۰ درجه چرخاند.

4. اره سیم الماس کاملاً اتوماتیک از سیستم کشش پنوماتیک استفاده می‌کند و از اجزای پنوماتیک وارداتی برای پایدارتر و قابل اعتمادتر کردن نیروی کشش استفاده می‌کند.

5. سیستم کنترل برنامه پی ال سی اره سیم الماسه تمام اتوماتیک و صفحه نمایش لمسی بزرگ، عملیات را ساده و سریع می‌کند.

6. اره سیم الماس کاملاً اتوماتیک می‌تواند وسایل پشتیبانی مختلفی را با توجه به نیاز شما طراحی کند.

7. دستگاه برش سیم الماسه اس تی ایکس-2401 یک دستگاه برش سیم الماسه با برش پیوسته است. پس از تنظیم برنامه برش، نمونه به طور مداوم و بدون تنظیم دستی تغذیه می‌شود.


دستگاه برش سیم اره الماسه برای موارد زیر مناسب است:

۱. مواد سرامیکی: سرامیک آلومینا، سرامیک اکسید روی، سرامیک زیرکونیا، سرامیک هدف، سرامیک لانه زنبوری، سرامیک نیمه هادی، سرامیک رسانا، سرامیک نارسانا و غیره؛

۲. مواد کریستالی: گرافیت، کریستال سیلیکون (پلی سیلیکون خورشیدی، سیلیکون تک کریستالی)، یاقوت کبود، کریستال آلومینا، کریستال شیشه مادون قرمز، کریستال آلومینا، کریستال کاربید سیلیکون، کریستال یدید سزیم و غیره؛

۳. مواد شیشه‌ای: شیشه کالکوژنید، شیشه نوری، شیشه کوارتز، شیشه مادون قرمز، لوله شیشه‌ای و غیره؛

۴. مواد فلزی: آهن، آلومینیوم، مس، آلیاژ تیتانیوم، آلیاژ منیزیم و سایر فلزات و آلیاژها، فلزات غیر آهنی (سولفید روی، فریت) و غیره؛

5. مواد کامپوزیت: تخته‌های پی‌وی‌سی، مواد کامپوزیت فیبر کربن، مواد کامپوزیت فیبر شیشه و غیره

۶. مواد سنگی: برش دقیق سنگ‌های طبیعی، یشم، شهاب‌سنگ‌ها، پی کویی، عقیق و غیره، برش دقیق انواع مواد با ارزش بالا؛ برش مربعی از صفحات نوری زمین‌شناسی، مقاطع نازک زمین‌شناسی (سنگ‌های رسوبی، سنگ‌های ماگمایی، سنگ‌های دگرگونی، سنگ‌های معدنی) و غیره.

۷. مواد ترموالکتریک: تلورید بیسموت، تلورید سرب، آلیاژ سیلیکون ژرمانیوم و غیره

۸. مواد نوری مادون قرمز: سلنید روی، سولفید روی، سیلیکون، ژرمانیوم و سایر بلورها

۹. مواد زیست‌پزشکی: مقاطع نمونه بیوپلاستینه شده (برش‌های مفصلی از اندام‌های انسانی و حیوانی، بافت‌های نرم و سخت فک، مشاهده ایمپلنت، روکش‌ها و پل‌های دندانی، دندان‌ها و سایر نمونه‌های بافت‌شناسی)؛ مقاطع ترکیبی از بافت‌های نرم و سخت ارتوپدی (استخوان ران، مفصل ران، جسم مهره‌ها و سایر بافت‌های زنده و بافت‌های سخت، نمونه‌های بافت‌شناسی استخوان با ایمپلنت و غیره)؛ مقاطع استنت قلبی عروقی و مغزی عروقی، مقاطع سنگ و سایر مقاطع بافت پزشکی؛

10. دستگاه برش سیم الماس دارای درزهای برش کوچک و کیفیت تیغه برش عالی است که میزان استفاده از مواد را تا حد زیادی بهبود می بخشد.



پارامترهای فنی دستگاه برش سیم اره الماسه:

نام محصول

اره سیم الماسه تمام اتوماتیک اس تی ایکس-2401

مدل محصول

اس تی ایکس-2401

شرایط نصب

۱. دما و رطوبت: ۱۰-۸۵٪ آر اچ (در دمای ۲۵ درجه سانتیگراد بدون چگالش) دما: ۰-۴۵ درجه سانتیگراد.

۲. هیچ منبع زلزله قوی و گازهای خورنده در اطراف تجهیزات وجود ندارد.

۳. مایع خنک‌کننده: مورد نیاز (توصیه می‌شود از روغن برش --- استفاده شود)

۴. برق: تک فاز: AC220V 50Hz، پریز سه پل ۱۶A، باید به خوبی به زمین متصل شود

5. منبع هوا (هوای فشرده): ≥0.6Mpa

۶. میز کار: نیازی نیست

7. دستگاه تهویه: هیچ الزام خاصی ندارد

پارامترهای اصلی

(مشخصات)



۱. رابط منبع تغذیه: سوکت سه قطبی با بیمه ای سی ۲۲۰ 50Hz 16A

۲. توان کل: ۳.۲ کیلووات

۳. ترکیب اصلی بدنه: پایه چدنی + قاب آلیاژ آلومینیوم

4. طول سیم الماس: ≤270 متر

5. قطر سیم الماس: ≤φ0.45mm

6. روش کشش سیم الماسه: کشش پنوماتیک قابل تنظیم

7. محدوده تنظیم فشار کششی: 0.1-0.4Mpa

8. حالت چرخش برش اسپیندل: چرخش رفت و برگشتی

۹. پارامترهای موتور محرک اسپیندل: سروو موتور: IN3φAC125V 1.5kW 8.0A

10. سرعت اسپیندل (سرعت خطی): 0-8 متر بر ثانیه قابل تنظیم

۱۱. سرعت برش: ۰.۰۵-۳۰ میلی‌متر در دقیقه

۱۲. سرعت بازگشت: ۱-۱۵۰ میلی‌متر در دقیقه

۱۳. حرکت موثر میز کار محور Z: ≤۶۸۰ میلی‌متر

۱۴. حرکت موثر میز کار محور Y: ≤۶۶۰ میلی‌متر

۱۵. دقت نشانگر تغذیه محور Y: ۰.۰۱ میلی‌متر

۱۶. میز دوار محور R: برقی: افقی ۰ تا ۳۶۰ درجه

۱۷. موتور محرک محور Z، محور R: سروو موتور

۱۸. موتور محرک محور Y: موتور پله‌ای دقیق

۱۹. حداکثر فاصله بین دو چرخ راهنما: ≤۹۰۰ میلی‌متر

۲۰. حداکثر قطر و طول قطعه کار برش: Φ۶۰۰ میلی‌متر×650 میلی‌متر

۲۱. میز کار بارگذاری نمونه: ۷۰۰ میلی‌متر×۷۰۰ میلی‌متر

۲۲. تحمل بار مرکز میز کار: ۶۰۰ کیلوگرم

۲۳. روش کنترل: برنامه نویس پی ال سی + صفحه نمایش لمسی رنگی ۷ اینچی

۲۴. قالب نمایش پارامتر: اعداد

۲۵. دستگاه کنترل ایمنی: حرکت بیش از حد ماسوره، توقف خودکار در صورت پارگی سیم، سوئیچ توقف اضطراری

۲۶. مشخصات محصول:

ابعاد: 2082 میلی‌متر × 1500 میلی‌متر × 2481 میلی‌متر

وزن خالص: حدود ۱۶۰۰ کیلوگرم

Fully automatic diamond wire saw

انطباق

گواهینامه م.، یو ال یا سی اس ای با هزینه اضافی در دسترس است.


لوازم جانبی استاندارد دستگاه برش سیم الماسه:

خیر.

نام

تعداد

تصویر

1

سیم الماسه (۲۵۰۰ متر)

۱ عدد

 Diamond wire cutting machine

2

کنترل از راه دور

۱ عدد

 diamond wire saw

3

مخزن خنک کننده در گردش

۱ عدد

شامل پمپ آب، شلنگ و رابط

4

پوشش ضد آب

۱ مجموعه

در دو طرف اره و در قرقره استفاده می‌شود

5

نصب کننده سیم

۱ مجموعه

Fully automatic diamond wire saw


لوازم جانبی اختیاری دستگاه برش سیم الماسه:

خیر.

نام

نوع عملکردی

تصویر

1

سیم برش الماسه

(Ø0.125، Ø0.25، Ø0.35، Ø0.42 میلی‌متر)

(اختیاری)

Diamond wire cutting machine

2

روغن برش



(اختیاری)

 diamond wire saw

3

کمپرسور هوای بدون روغن بی‌صدا

(اختیاری)

 Fully automatic diamond wire saw

4

جهت‌یاب تک کریستالی دی ایکس-100

(اختیاری)

Diamond wire cutting machine

5

پوشش محافظ در برابر گرد و غبار

(اختیاری)

diamond wire sawFully automatic diamond wire saw


گارانتی دستگاه برش سیم اره الماسه:

· محدودیت زمانی یک ساله با پشتیبانی مادام العمر (شامل قطعات زنگ زده به دلیل شرایط نامناسب نگهداری نمی‌شود)


مزیت ما:

۱. تحقیق و توسعه مستقل تجهیزات.

2. مونتاژ و اشکال زدایی خط تولید.

۳. خدمات فروش انحصاری نقطه به نقطه.

4. خدمات یک مرحله ای برای نصب و آموزش.
