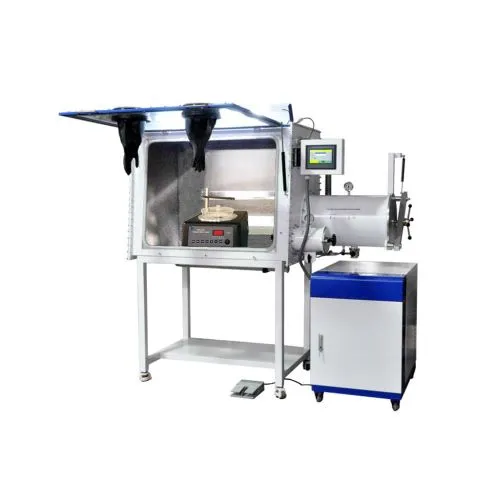

دستگاه لایه نشانی چرخشی بدون خلاء رومیزی برای استفاده در گلاو باکس

دستگاه لایه نشانی چرخشی وی تی سی-50A-دی سی از سیستم‌های منبع تغذیه مستقل برای بخش موتور و بخش کنترل استفاده می‌کند و سیستم کنترل سرعت از یک میکروکامپیوتر تک تراشه‌ای با قابلیت ضد تداخل بالا برای کنترل استفاده می‌کند، به طوری که سرعت چرخش در محدوده 1000-8000 دور در دقیقه بسیار بالا و پایدار است. این دستگاه لایه نشانی در حین کار دارای دو مرحله است، یعنی مرحله T1 در زمان سرعت پایین و مرحله T2 در زمان سرعت بالا.

نام تجاری: Shenyang Kejing
منبع محصول: شنیانگ، چین
زمان تحویل: ۲۲ روز کاری
ظرفیت عرضه: ۵۰ مجموعه

اطلاعات

معرفی محصول

دستگاه لایه‌نشانی چرخشی وی تی سی-50A-دی سی دارای منبع تغذیه جداگانه برای موتور و سیستم کنترل است، در حالی که تنظیم سرعت آن توسط یک میکروکنترلر بسیار مقاوم در برابر تداخل مدیریت می‌شود و چرخش پایدار در محدوده ۱۰۰۰ تا ۸۰۰۰ دور در دقیقه را تضمین می‌کند.

فرآیند پوشش‌دهی در دو مرحله انجام می‌شود: مرحله کم‌سرعت (T1) و مرحله پرسرعت (T2). در مرحله کم‌سرعت، مایع پوشش‌دهی به تدریج پخش می‌شود و فرآیند پخش را تکمیل می‌کند. در مرحله پرسرعت، مایع به طور یکنواخت در سراسر سطح زیرلایه توزیع می‌شود و یک لایه نازک یکنواخت تشکیل می‌دهد و فرآیند پوشش‌دهی را تکمیل می‌کند. مدت زمان مرحله پوشش‌دهی باید از قبل تنظیم شود. دستگاه پس از گذشت زمان تعیین‌شده، به طور خودکار متوقف می‌شود و پایان چرخه پوشش‌دهی را نشان می‌دهد.

وی تی سی-50A-دی سی برای مایعات، ژل‌ها و خمیرهای روان مناسب است و چرخش پرسرعت و قابل کنترلی را برای پخش سریع و یکنواخت این مواد روی زیرلایه‌ها فراهم می‌کند. نمونه‌ها با استفاده از یک سه نظام زیرلایه پلی‌پروپیلن شیاردار ثابت می‌شوند. بسته به شکل و اندازه زیرلایه، می‌توان شیارهای مختلفی را روی قالب‌های ارائه شده برای عملیات راحت و بدون آسیب باز کرد.

دستگاه به سرعت شروع به کار می‌کند و چرخش پایدار را حفظ می‌کند و ضخامت یکنواخت و ثابت فیلم را تضمین می‌کند. علاوه بر این، اقدامات میرایی ارتعاش در طراحی ساختاری، سر و صدای عملیاتی را کم نگه می‌دارد. با عملکرد ساده، تمیز کردن آسان و طراحی جمع و جور، دستگاه لایه‌نشانی چرخشی وی تی سی-50A-دی سی به طور گسترده در دانشگاه‌ها و آزمایشگاه‌های موسسات تحقیقاتی مورد استفاده قرار می‌گیرد.

ویژگی‌های اصلی

۱. از ساختار پوسته آلومینیومی ریخته‌گری شده و پوشش بالایی اکریلیک برای مشاهده واضح فرآیند پوشش‌دهی استفاده می‌کند.

2. یک میکرورایانه تک تراشه با قابلیت ضد تداخل بالا برای کنترل استفاده می‌شود و عملکرد با سرعت بالا پایدار است.

3. رابط کاربری انگلیسی

۴. نمونه روی یک گیره نمونه پلی‌پروپیلن مخصوص ثابت می‌شود که برای ثابت کردن نمونه نیازی به جذب خلاء یا اتصال ندارد. با این روش ثابت‌سازی ساده، زیرلایه تغییر شکل نمی‌دهد و هیچ آسیبی به زیرلایه وارد نمی‌شود. شیارهایی با اشکال و اندازه‌های مختلف در مرکز الگو باز می‌شوند تا زیرلایه مطابق با شکل و اندازه زیرلایه‌ها ثابت شود.

۵. فرآیند تزریق چسب و تراز کردن چسب به طور مستقل کنترل می‌شود تا از یکنواختی لایه فیلم پس از پوشش اطمینان حاصل شود.

تیپارامترهای فنی

نام محصول	دستگاه لایه نشانی چرخشی وی تی سی-50A-دی سی
مدل محصول	وی تی سی-50A-دی سی
شرایط نصب	۱. دما و رطوبت: ۱۰-۸۵٪ آر اچ (در دمای ۲۵ درجه سانتیگراد بدون چگالش) دما: ۰-۴۵ درجه سانتیگراد، ۲. بدون منبع زلزله قوی و گاز خورنده در اطراف تجهیزات استفاده شود. ۳. آب: مورد نیاز نیست ۴. برق: تک فاز: AC220V 50Hz 10A. ۵. گاز: مورد نیاز نیست 6. میز کار: 800 میلی‌متر × 600میلی‌متر×تحمل وزن بیش از ۱۰۰ کیلوگرم توسط ۷۰۰ میلی‌متر توصیه می‌شود (سکوی سیمانی محکم بهتر است) ۷. دستگاه تهویه: هیچ الزام خاصی ندارد
پارامترهای اصلی (مشخصات)	۱. برق متناوب ۲۲۰/۱۱۰ ولت ۵۰/۶۰ هرتز 2. قدرت: 150 وات 3. سرعت: 500 دور در دقیقه-8000 دور در دقیقه 4. برنامه پوشش دو مرحله‌ای قابل تنظیم است و پایداری سرعت ±1٪ است که پوشش را یکنواخت‌تر می‌کند. · سرعت SPD1: 500-8000 دور در دقیقه موثر. · زمان T1: 1--60 ثانیه موثر. · سرعت SPD2: 500-8000 دور در دقیقه موثر. · زمان T2: 1--60 ثانیه موثر. ۵. قطر سینی نمونه ۱۰۰ میلی‌متر. ۶. دمای محیط کار ۵-۴۰ درجه سانتیگراد، رطوبت نسبی کمتر از ۸۵٪ آر اچ و عدم وجود منبع زلزله قوی و گاز خورنده در اطراف تجهیزات.
ابعاد و وزن محصول	ابعاد: ۲۶۰ میلی‌متر (طول) × ۳۸۰ میلی‌متر (عرض) × ۳۳۰ میلی‌متر (ارتفاع)؛ وزن: ۲۰ کیلوگرم

سلوازم جانبی استاندارد

خیر.	نام	تعداد	تصویر
1	صفحه گیره نمونه پی پی (با شیار نمونه ۵۵×۵۵ میلی‌متر)	۱ عدد
2	صفحه پایه رزینی	۱ عدد
3	سرنگ	۱ عدد	-
4	الگو	۵ عدد
