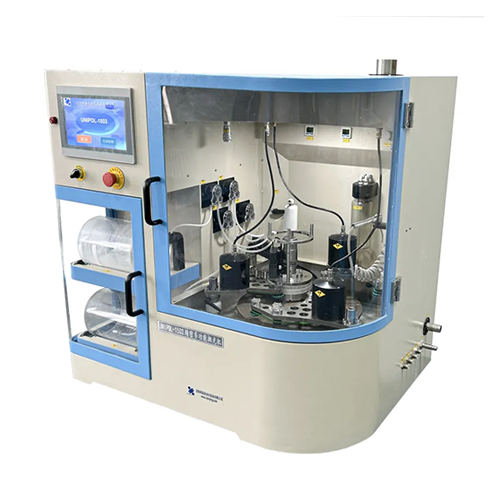

پولیش دقیق X در 1

مدل محصول

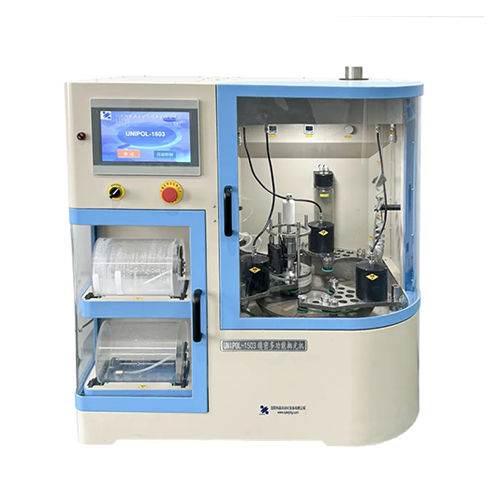

یونیپول-1503

شرایط نصب

۱. دما و رطوبت: ۱۰-۸۵٪ آر اچ (در دمای ۲۵ درجه سانتیگراد بدون چگالش) دما: ۰-۴۵ درجه سانتیگراد

2. بدون منبع قوی و گاز خورنده در اطراف تجهیزات

۳. آب: این تجهیزات مجهز به درگاه‌های ورودی و خروجی آب هستند که باید به سیستم آب لوله‌کشی و زهکشی محل متصل شوند.

۴. منبع تغذیه: تک فاز: AC220V 50Hz 10A.

۵. تامین هوا:

· جریان پمپاژ فشار منفی هوا (پمپ خلاء) کمتر از 70 لیتر در متر مربع نباشد

· فشار کاری هوای فشرده (کمپرسور هوا): ≤ 0.2MPa

۶. تجهیزات کمکی (جداگانه خریداری شود):

     توصیه می‌شود: · بخاری-3040 یا سکوی گرمایش ۲۵۰

                                        · ضخامت سنج دقیق اسکچ-1

                                        · خشک کن هوا اس‌کی‌سی‌اس-1

پارامترهای اصلی

(مشخصات)

منبع تغذیه ۱.AC220V 50Hz 10A

موتور محرک صفحه لپینگ (شفت اصلی): سروو موتور ای سی

سرعت صفحه لپینگ: 10-120 دور در دقیقه

مدل چرخش صفحه لپینگ ۵.: یک جهته: خلاف جهت عقربه‌های ساعت

۶. صفحه لپینگ (میلی‌متر): ۱ دیسک طرح‌دار چدنی و ۱ دیسک آلومینیومی تخت؛ قطر دیسک: φ۳۸۱ میلی‌متر.

۷. مشخصات حلقه پانسمان: استاندارد: ۲ حلقه پانسمان؛ قطر دیسک: φ۱۴۳ میلی‌متر

8. حداکثر اندازه نمونه برای سنگ زنی: 100 میلی متر / 4 "

موتور محرک بازوی چرخان 10.تاب خوردن: موتور دی سی آهنربای دائمی

۱۱. سرعت بازوی چرخان: کنترل سرعت پله: ۳ تا ۱۰ سطح؛ حداکثر چرخش: تقریباً ۱۰ بار در دقیقه

12. موتور محرک چرخ: موتور پله‌ای

۱۴. کنترل‌کننده دقیق سنگ‌زنی و پولیش بلوتوث (بازوی رباتیک): استاندارد: ۱ ایستگاه با نگهدارنده نمونه جذب خلاء (φ۱۰۳ میلی‌متر)؛ ۲ ایستگاه اضافی اختیاری

۱۵. ایستگاه‌های اختلاط/هم‌زدن: ۲ ایستگاه

۱۶. سرعت مخلوط کردن: ۵-۳۰ دور در دقیقه

۱۷. ظرف مخلوط کردن: ۱.۴ لیتر × ۲

۱۸.ظرفیت بطری نگهداری سوسپانسیون: ۵۰۰ میلی‌لیتر × ۲

۱۹. ایستگاه‌های توزیع (پمپ پریستالتیک): در مجموع ۴ ایستگاه: ۲ ایستگاه برای توزیع محلول مخلوط، ۲ ایستگاه برای توزیع سوسپانسیون

۲۰. سرعت پمپ توزیع: ۰.۱-۲۰ دور در دقیقه

۲۱. سیستم اگزوز: سیستم اگزوز فیلتر شده با سرعت بالا

۲۲. حالت توقف سنگ‌زنی: حالت زمانی / حالت حذف مواد

۲۳. حالت کنترل: کنترل یکپارچه، برنامه پی ال سی + صفحه لمسی ۱۰ اینچی

۲۴. توابع کمکی:

• نازل تمیزکننده نمونه، مخزن فیلتراسیون خلاء، خروجی گاز زائد، ورودی گاز محافظ

• · عملکرد بلوتوث: بازخورد داده در زمان واقعی هنگام اتصال

۲۵. ابعاد محصول:

        · ۱۰۰۰ میلی‌متر × ۸۰۰ میلی‌متر×1050 میلی‌متر (بسته)

        · 1650mm×800mm×1050mm(در باز)
