دستگاه لایه نشانی تبخیر حرارتی در خلاء با دو منبع گرمایش
دستگاه لایه نشانی تبخیری جی‌اس‌ال-1800X-زداف۲ می‌تواند در طول فرآیند لایه نشانی تبخیری بچرخد، به طوری که ماده لایه نازک تبخیر شده به طور یکنواخت روی سطح نمونه توزیع شود. این دستگاه مجهز به دو گروه واحد تبخیر، یک واحد قایق W شکل و یک واحد سبد سیم تنگستن است.
- Shenyang Kejing
- شنیانگ، چین
- ۲۲ روز کاری
- ۵۰ مجموعه
- اطلاعات
معرفی محصول

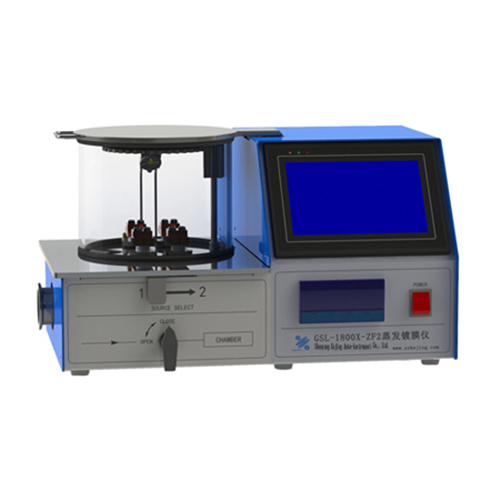

دستگاه لایه‌نشانی تبخیری جی‌اس‌ال-1800X-زداف۲ یک سیستم لایه‌نشانی تبخیری در خلاء با کارایی بالا است که برای دانشگاه‌ها، موسسات تحقیقاتی و آزمایشگاه‌های سازمانی طراحی شده است. این دستگاه برای مطالعات فرآیند لایه نازک، ساخت نمونه، آموزش اپراتور و تولید در مقیاس کوچک مناسب است.
این سیستم دارای طراحی خلاء بالا با حداکثر خلاء 3.0×10⁻⁴ تور است که رسوب فیلم با خلوص بالا و یکنواخت را تضمین می‌کند. مرحله نمونه چرخان اجازه می‌دهد تا مواد تبخیر شده به طور یکنواخت در سطح زیرلایه توزیع شوند و چگالی و یکنواختی فیلم را بهبود بخشند.
این دستگاه پوشش‌دهی به دو منبع تبخیر مستقل - یک قایق تنگستن برای مواد پودری و یک سبد سیمی تنگستن برای مواد نواری یا گلوله‌ای - مجهز شده است تا طیف گسترده‌ای از کاربردهای پوشش‌دهی را در بر بگیرد.
یک صفحه لمسی 7 اینچی TFT به عنوان رابط کنترل اصلی عمل می‌کند و یک طرح گرافیکی و کاربرپسند با سرعت پاسخ بالا، روشنایی و کنتراست ارائه می‌دهد. کاربران می‌توانند به راحتی پارامترهای دما، زمان و خلاء را در زمان واقعی کنترل و تنظیم کنند.
با عملکرد پایدار و کاربری آسان، جی‌اس‌ال-1800X-زداف۲ یک سیستم پوشش‌دهی تبخیری ایده‌آل برای اهداف تحقیقاتی و آموزشی است.
ویژگی‌های اصلی
۱. این دستگاه از یک ساختار یکپارچه کوچک رومیزی برای ادغام محفظه خلاء، منبع تغذیه پوشش‌دهی و سیستم کنترل استفاده می‌کند. اندازه آن مشابه یک چاپگر A3 است.
۲. این دستگاه از ساختار منبع تبخیر دوگانه از نوع مقاومتی استفاده می‌کند که می‌تواند به سرعت منبع تبخیر را تغییر دهد. واحد تبخیر مجهز به دو گروه الکترود تبخیر است که می‌توانند با منابع تبخیر مختلف برای سازگاری با مواد پوشش مربوطه نصب شوند.
۳. مجهز به منبع تغذیه تبخیر با دقت ۰.۱٪ است و دارای عملکرد خروجی جریان ثابت است که می‌تواند به خوبی از قایق‌های تبخیر محافظت کند.
۴. کنترل‌کننده ضخامت لایه کریستال کوارتز اختیاری برای کنترل سرعت پوشش و ضخامت لایه در طول فرآیند پوشش‌دهی موجود است.
۵. داده‌های پوشش جمع‌آوری‌شده را می‌توان در دیسک U ذخیره کرد که تجزیه و تحلیل و کنترل آن برای کاربران (اختیاری) راحت است.
۶. تمام عملکردهای این دستگاه در ماژول‌های استاندارد طراحی شده‌اند و ماژول‌های مربوطه با توجه به نیازهای مختلف کاربران ترکیب شده‌اند تا به یک محیط پوشش‌دهی عالی دست یابند و نگهداری کاربران را تسهیل کنند.
7. صفحه کنترل از یک صفحه نمایش 7 اینچی TFT برای نمایش رابط کاربری با عملکرد صفحه لمسی استفاده می‌کند و یک رابط گرافیکی کامل، آسان برای استفاده و درک را محقق می‌سازد.
پارامترهای فنی
نام محصول | دستگاه لایه نشانی تبخیری جی‌اس‌ال-1800X-زداف۲ | |
مدل محصول | جی‌اس‌ال-1800X-زداف۲ | |
شرایط نصب | این تجهیزات باید در ارتفاع ۱۰۰۰ متر یا کمتر، دمای ۲۵ درجه سانتیگراد ± ۱۵ درجه سانتیگراد و رطوبت ۵۵٪ ± ۱۰٪ ± رطوبت نسبی (ر) استفاده شوند. ۱. آب: این دستگاه مجهز به یک خنک‌کننده آب خودگردش (پرکننده با آب خالص یا آب دیونیزه) است. ۲. برق: AC220V 50Hz، باید اتصال زمین خوبی داشته باشد ۳. میز کار: نوع کف، مساحت بیش از ۲ متر مربع را پوشش می‌دهد2 ۵. دستگاه تهویه: مورد نیاز | |
پارامترهای اصلی (مشخصات) | ۱. منبع تغذیه: AC220V 1500W 2. توان تأمین تبخیر: 2500 وات 3. فاصله موثر الکترود تبخیر: 44 میلی متر ۴. جایگاه نمونه: Ø۱۲۰ میلی‌متر (قابل چرخش) ۵. دقت اندازه‌گیری ضخامت فیلم: ۰.۱ آنگستروم یا ۰.۰۱ آنگستروم (نوع با دقت بالا اختیاری) ۶. واحد خلاء خارجی: واحد پمپ انتشار(استفاده از پمپ دیفیوژن توصیه نمی‌شود) ۷. خلاء نهایی: >۳.۰×۱۰⁻³ تور (پمپ دیفیوژن)، ۳.۰×۱۰⁻⁴تور (پمپ مولکولی) (استفاده از پمپ دیفیوژن توصیه نمی‌شود) ۸. درجه خلاء کاری: ۵.۰ × ۱۰⁻³تور ۹. رابط خلاء: کی‌اف۴۰ ۱۰. محیط کاربرد: دمای ۳۵ درجه سانتیگراد، رطوبت کمتر از ۷۵ درصد، بدون چگالش. | |
۱۱. مشخصات محصول: ابعاد: ۴۴۰ میلی‌متر × ۲۴۰ میلی‌متر × ۲۶۰ میلی‌متر (بدون احتساب واحد خلاء) · وزن: حدود ۴۷ کیلوگرم (بدون احتساب واحد خلاء) |
| |
گارانتی
یک سال محدود با پشتیبانی مادام العمر (شامل قطعات زنگ زده به دلیل شرایط نامناسب نگهداری نمی‌شود)
