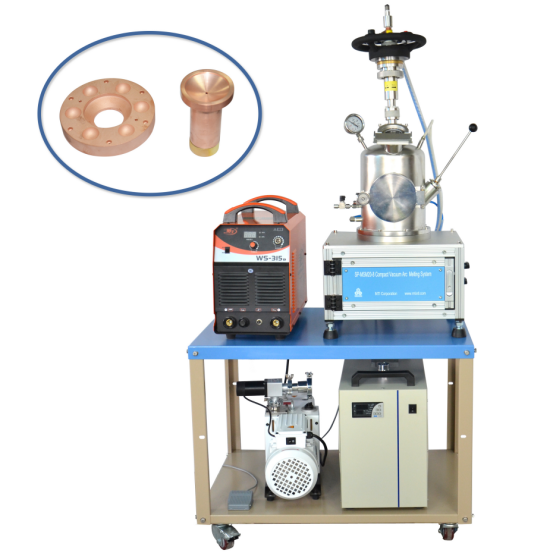

سیستم ذوب قوس خلاء با قالب ریخته گری خلاء قطر 6 میلی متر.

شرایط نصب

این تجهیزات باید در ارتفاع 1000 متر یا کمتر، دمای 25 ± 15 درجه سانتیگراد و رطوبت 55٪ Rh ± 10٪ Rh استفاده شود.

1. آب: تجهیزات مجهز به یک دستگاه آب خنک کننده خود گردشی (پر از آب خالص یا آب دیونیزه) است.

2. برق: AC380V 50Hz (سوئیچ هوا 63A)، باید دارای زمین خوب باشد

3. گاز: محفظه تجهیزات باید با گاز آرگون پر شود (خلوص 99.99٪ یا بیشتر)، و سیلندرهای گاز آرگون مورد نیاز است (با اتصالات دو فرول Ø6 میلی متر)

4. میز کار: نوع کف، 900mm×600mm×700mm، تحمل بیش از 200 کیلوگرم

5. دستگاه تهویه: مورد نیاز

پارامترهای اصلی

(مشخصات)

1. منبع تغذیه: AC380V 50Hz

2. قدرت کل دستگاه: <12kدر

3. محفظه خلاء: Ø200mm×300mm

4. بوته: 7 حفره ذوب، 6 تای آن برای ذوب، اندازه: Ø20×8 (وزن ذوب 8 گرم، فولاد ضد زنگ)

اندازه نمونه ریخته گری مکش: φ6 (وزن ذوب 15 گرم، فولاد ضد زنگ)

موارد زیر اختیاری هستند:

بوته 50 گرم، اندازه φ40 × 8 (وزن ذوب 50 گرم فولاد ضد زنگ)، 1 عدد

φ25×12.5 (وزن ذوب 20 گرم، فولاد ضد زنگ)، 4 عدد

اندازه نمونه ریخته گری مکش φ10×75 (وزن ذوب، فولاد ضد زنگ 15 گرم)

5. درجه خلاء: پمپ پره دوار استاندارد می تواند به 10 برسد^-3mbar، پمپ مولکولی اختیاری شرکت ما می تواند به 10 برسد^-5mbar

6. الکترود قوس الکتریکی غیر مصرفی: سوزن تنگستن φ4 (W)

7. دامنه کاربرد: می توان از آن برای ذوب مواد فلزی با نقطه ذوب کمتر از تنگستن استفاده کرد.

8. دمای ذوب: تا بالای 3500 ℃، که می تواند تقریبا تمام فلزات را ذوب کند

9. جریان خروجی: 20-315 (A)

نمونه مذاب تنگستن 4.5 گرم             10 گرم نمونه مذاب تنگستن فلزی

ابعاد و وزن محصول

ابعاد: 900mm×600mm×1800mm (شامل قاب کوره)؛

وزن: 50 کیلوگرم

توابع اختیاری

1. کیت آب بندی لوله های ذوب فلز

2. کوره ذوب و مکش ریخته گری فلز فشرده (MSM20-7)

لوازم جانبی استاندارد

1. ماشین اصلی: 1 مجموعه

2. کیت ریخته گری مکش

3. پمپ مکانیکی (شامل فیلتر): 1 ست

4. چیلر/ کولر آبی: 1 عدد

5. قدرت اسعرضه کنید

6. افقاب اورنس

لوازم جانبی اختیاری

1. سیستم خلاء بالا

2. گیج خلاء دیجیتال ضد خوردگی (محدوده اندازه گیری: 3.8 × 10^-5torr به 1125 تور)

3. گروه پمپ مولکولی فایفر

4. واحد خلاء
