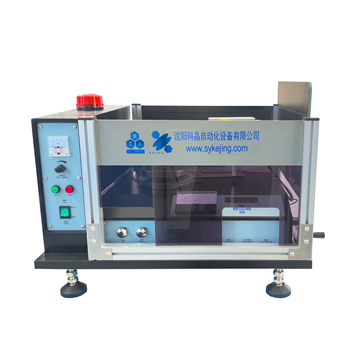

دستگاه جهتیابی تک کریستالی

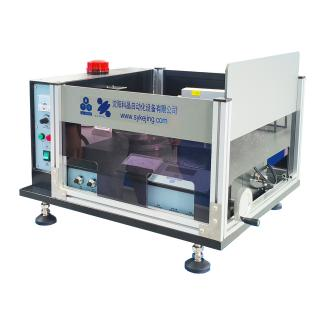

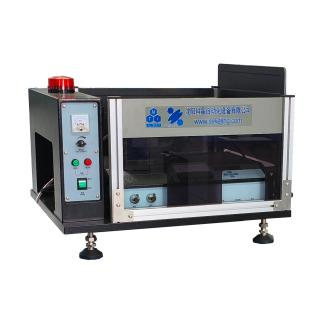

دستگاه جهتیابی تک کریستالی اشعه ایکس DX-100 یک ابزار دقیق با تکنولوژی بالا برای ادغام نوری، مکانیکی و الکتریکی است که میتواند به سرعت صفحه کریستالی کریستالهای طبیعی و مصنوعی را تعیین کند. این دستگاه را میتوان با تجهیزات مختلف برش، سنگزنی و سایر تجهیزات پردازش استفاده کرد و ابزاری ضروری برای پردازش دقیق و ساخت قطعات کریستالی است. دستگاه جهتیابی تک کریستالی اشعه ایکس از اصل پراش اشعه ایکس برای جهتیابی کریستال، سیلیکون، تک کریستال ژرمانیوم، لیتیوم نیوبات، لیتیوم تانتالات، ایتریم وانادات، کریستال لیزری، کریستال ارتباطی فیبر نوری و سایر مواد تک کریستالی استفاده میکند. کار با این دستگاه ساده است و یک وسیله ایدهآل برای انواع مواد تک کریستالی در موسسات تحقیقاتی علمی و کارخانهها است. دستگاه جهتیابی تک کریستالی اشعه ایکس DX-100 مجهز به یک میز کار تک با یک پالت بزرگ برای جهتیابی شمشها، میلهها و سطوح انتهایی ویفر است. این دستگاه به قسمتهای بالایی و پایینی تقسیم میشود. این دستگاه کوچک و برای اندازهگیری روی میز آسان است، که میتواند اندازهگیری جهتگیری کریستالهای تک کریستال را برآورده کند و قضاوت مربوطه را در مورد کیفیت کریستالها انجام دهد.
- Shenyang Kejing
- شنیانگ، چین
- ۱۰ روز کاری
- ۵۰ مجموعه
- اطلاعات
DXB-S100 ابزار جهتیابی تک کریستال اشعه ایکسیک دستگاه مکاترونیک با دقت بالا است که برای تعیین سریع صفحات کریستالی در کریستالهای طبیعی و مصنوعی طراحی شده است. این دستگاه میتواند همراه با تجهیزات مختلف برش، سنگزنی و سایر تجهیزات پردازش مورد استفاده قرار گیرد و آن را به ابزاری ضروری برای تولید دقیق اجزای کریستالی تبدیل میکند.
بر اساساصل پراش پرتو ایکسDXB-S100 قادر به جهتدهی طیف وسیعی از مواد تک کریستالی، از جمله کوارتز، سیلیکون، ژرمانیوم، لیتیوم نیوبات، لیتیوم تانتالات، ایتریم وانادات، کریستالهای لیزری، کریستالهای ارتباطات نوری و سایر تک کریستالها است. این دستگاه دارای عملکرد ساده و دقت اندازهگیری بالا است که آن را به انتخابی ایدهآل برای مؤسسات تحقیقاتی و شرکتهای تولید کریستال تبدیل میکند.
The DXB-S100اتخاذ میکندطراحی تک میز کارمجهز به یک صفحه نگهدارنده بزرگ، مناسب برای جهتدهی شمشهای کریستالی، میلهها و سطوح انتهایی ویفر. این دستگاه شامل موارد زیر است:ماژولهای بالا و پایینبا ساختار جمع و جور، ایدهآل برای استفاده رومیزی. این دستگاه از اندازهگیری دقیق جهتگیری کریستال پشتیبانی میکند و همچنین میتواند کیفیت کریستالی نمونه را ارزیابی کند.
ودر شاهکاراوره
۱. ساختار تقسیمبندیشده را اتخاذ کنیدبرای دستگاه اصلی و کنترل الکتریکی.
۲. کوچکدراندازه و نوردروزن
مشخصات فنی
| مورد | توضیحات |
|---|---|
| نام محصول | دستگاه اشعه ایکس DXB-S100دستگاه جهتیابی تک کریستالی |
| مدل | DXB-S100 |
| ساختار تجهیزات | سیستم جهتیابی کریستال اشعه ایکس DXB-S100 شامل یکواحد بالاییو یکواحد پایین تر •واحد بالایی (واحد اصلی):طراحی شده برای نصب رومیزی. برای نصب نمونه و اندازهگیری جهتگیری کریستال استفاده میشود. ابعاد:۶۹۵ (طول) × ۶۰۰ (عرض) × ۴۷۰ (ارتفاع) میلیمتر. •واحد پایینی (کابینت برق):روی زمین، نزدیک واحد اصلی قرار گرفته است. اجزای اصلی الکتریکی در آن قرار دارند. ابعاد:۶۵۰ (طول) × ۴۶۰ (عرض) × ۴۷۰ (ارتفاع) میلیمتر. |
| میز کار | • طراحی تک میز کار مجهز به یک سکوی نمونه بزرگ، مناسب برای جهتدهی شمشهای کریستالی، میلههای کریستالی و سطوح انتهایی ویفر. |
| دقت | • دقت اندازهگیری:±۱۵ ثانیه قوسی• وضوح خواندن:۱ آرک ثانیه(با استفاده از صفحه 10i1 نمونه کوارتز استاندارد ارائه شده توسط سازنده اندازهگیری شده است). |
| مشخصات اصلی | ۱. پیکربندی دستگاه · این سیستم از یک بخش مکانیکی و یک بخش الکتریکی تشکیل شده است. · بخش مکانیک:قاب دستگاه، محفظه لامپ اشعه ایکس و لوازم جانبی مکانیکی مختلف. · بخش برق:تثبیتکننده ولتاژ، کنترلکننده، ترانسفورماتور ولتاژ بالا، تقویتکننده، شمارنده، موتور خنککننده هوا، لامپ اشعه ایکس و ابزارهای نشانگر. ۲. مشخصات فنیژنراتور اشعه ایکس: • لامپ اشعه ایکس: تارگت مسی، خنک شونده با فن، آند متصل به زمین. • ولتاژ لامپ:۳۰ کیلوولت(عملکرد با ولتاژ کامل). • جریان لوله:۰–۱ میلیآمپر، به طور مداوم قابل تنظیم است. • منبع تغذیه:برق تک فاز ۲۲۰ ولت، ۵۰ هرتز. • کل مصرف برق:≤ 0.8 کیلووات. • محدوده اندازهگیری زاویهای: – ۲ی:0 تا +100 درجه – من:0 تا 50+ درجه |
گزینههای نمونه صحنه
| مورد | سبک ۱ | سبک ۲ |
|---|---|---|
| الزامات نمونه | مناسب برای نمونههای کوچک | مناسب برای نمونههای نسبتاً بزرگتر |
| شرح مرحله نمونه | مجهز به یک سکوی پشتیبانی کوچک و یک مکانیزم گیره نمونه فنری. | مجهز به یک سکوی نگهدارنده کوچک و یک سیستم جذب پمپ خلاء دیافراگمی، مناسب برای اندازهگیری ویفر و بلوک کریستالی کوچک. یک بلوک فاصلهدهنده فلزی نیز برای اندازهگیری بلوکهای کریستالی نسبتاً بزرگتر به همراه سیستم ارائه میشود. |
| تصویر |  |  |
| اظهارات | colspan=2: این سیستم دارای طراحی تکمیزهای است؛ فقط میتوان یک گزینه برای مرحله نمونهبرداری انتخاب کرد. | |
