دستگاه پولیش دقیق برای نمونه دیا.80mm

کنترل‌کننده دقیق سنگ‌زنی و صیقل‌کاری جی پی سی-80A (به اختصار کنترل‌کننده سطح‌سنجی)، عمدتاً برای کنترل صافی و توازی سطح نمونه استفاده می‌شود، به طوری که نمونه صیقل داده شده از دقت ابعادی بالا و شرایط سطحی عالی برخوردار باشد. این دستگاه عمدتاً برای استفاده در دستگاه‌های سنگ‌زنی و صیقل‌کاری یونیپول-1202 و یونیپول-802 مناسب است. این دستگاه به ویژه برای سنگ‌زنی و صیقل‌کاری ورق‌های نازک زمین‌شناسی مناسب است.

  • Shenyang Kejing
  • شنیانگ، چین
  • ۱۰ روز کاری
  • ۵۰ مجموعه
  • اطلاعات


معرفی محصول

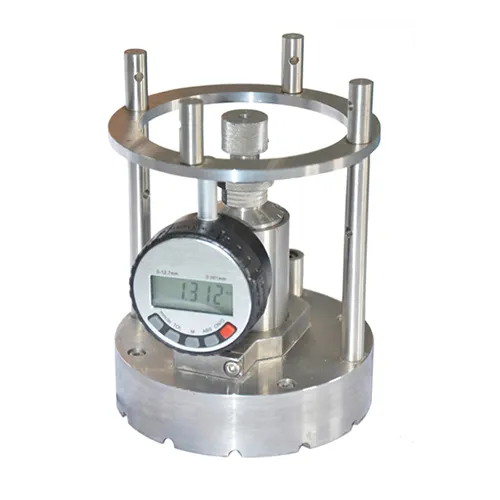

کنترل‌کننده دقیق سنگ‌زنی و صیقل‌کاری جی پی سی-80A که به عنوان کنترل‌کننده صیقل‌کاری شناخته می‌شود، در درجه اول برای کنترل صافی و موازی بودن سطوح نمونه‌هایی که سنگ‌زنی و صیقل داده می‌شوند، استفاده می‌شود و دقت ابعادی بالا و کیفیت سطح عالی را تضمین می‌کند. این کنترل‌کننده از فولاد ضد زنگ با کیفیت بالا ساخته شده است که ظاهری زیبا و ساخت نفیس دارد. این دستگاه عمدتاً با دستگاه‌های سنگ‌زنی و صیقل‌کاری دقیق یونیپول-1202 و یونیپول-802 استفاده می‌شود و یک ابزار دقیق ضروری در طول سنگ‌زنی و صیقل‌کاری قطعات کار است، به ویژه برای سنگ‌زنی و صیقل‌کاری نمونه‌های مقاطع نازک زمین‌شناسی مناسب است.

کنترل‌کننده‌ی دقیق سنگ‌زنی و پولیش جی پی سی-80A با یک بلوک نگهدارنده‌ی نمونه‌ی اختصاصی ارائه می‌شود که از طریق رزوه به کنترل‌کننده متصل می‌شود. نمونه‌ها با استفاده از روش چسبی روی بلوک نگهدارنده نصب می‌شوند. این نگهدارنده می‌تواند نمونه‌هایی با قطر ≤3 اینچ و ضخامت ≤9 میلی‌متر را در خود جای دهد و مزیت تکرارپذیری بالای فرآیند را ارائه می‌دهد.


اصلیویژگی‌ها

موازی بودن و صاف بودن سطح نمونه را می‌توان با دقت کنترل بالا به شدت کنترل کرد. در طول فرآیند سنگ‌زنی، می‌توان از آن با ضخامت‌سنج دیجیتال برای مشاهده میزان سنگ‌زنی نمونه در هر زمان استفاده کرد. این دستگاه به ویژه برای سنگ‌زنی نمونه با الزامات بالا در موازی بودن سطح، صاف بودن و ضخامت نمونه مناسب است.



پارامترهای فنی

نام محصول

کنترلر سنگ زنی و پولیش دقیق جی پی سی-80A

مدل محصول

جی پی سی-80A

شرایط نصب

۱. دما و رطوبت: ۱۰ تا ۸۵ درصد رطوبت نسبی (در دمای ۲۵ درجه سانتیگراد، بدون میعان)؛ دما: ۵ تا ۴۵ درجه سانتیگراد.

۲. تجهیزات باید در محیطی عاری از منابع لرزش قوی و گازهای خورنده قرار گیرند.

۳. تامین آب: یک منبع آب تمیز باید در محل موجود باشد (فقط برای تمیز کردن تجهیزات).

۴. منبع تغذیه هوا: مورد نیاز نیست.

۵. تهویه: محیط با تهویه مناسب؛ هیچ تجهیزات تهویه خاصی مورد نیاز نیست.

پارامترهای اصلی

(مشخصات)

۱. قطر نگهدارنده نمونه: Ø80 میلی‌متر

2. حرکت محوری نگهدارنده نمونه: 9 میلی‌متر

۳. فشار جزئی بدون بار نگهدارنده نمونه: ۷۵۰ گرم

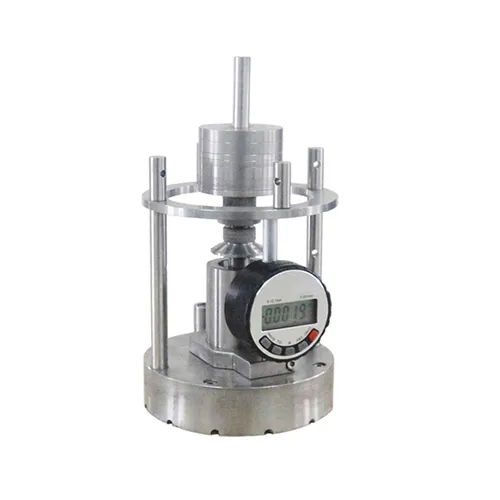

۳. وزنه‌های تعادل: هر کدام ۱۰۰ گرم × ۴، مجموع ۴۰۰ گرم

۴. مهره شاخص (صفحه شاخص):
 ① هر چرخش ۳۶۰ درجه، نگهدارنده نمونه را به صورت محوری ۰.۵ میلی‌متر حرکت می‌دهد
 ② هر چرخش کوچک، نگهدارنده نمونه را به صورت محوری 0.025 میلی‌متر حرکت می‌دهد

۵. میکرومتر دیجیتال: وضوح ۰.۰۰۱ میلی‌متر، محدوده ۰ تا ۱۲.۷ میلی‌متر (حداکثر)

۶. روش نصب نمونه: نگهدارنده استاندارد - نصب چسبی

7. اندازه نمونه پشتیبانی شده: قطر ≤3 اینچ، ضخامت ≤9 میلی متر

ابعاد محصول

۸. مشخصات محصول:

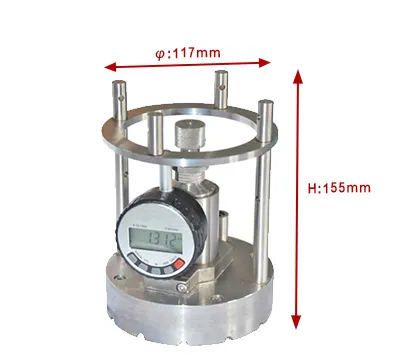

  ابعاد: قطر بیرونی ۱۱۷ میلی‌متر؛ ارتفاع بدون وزنه ۱۵۵ میلی‌متر، ارتفاع با وزنه ۲۰۴ میلی‌متر
  · وزن خالص: ≈۳.۴ کیلوگرم

polishing fixture


لوازم جانبی اختیاری

خیر.نام

1وزنه‌های تعادل(≥50 گرم، ≤200 گرم)اختیاری-
2پلتفرم گرمایشی سری بخاری-250/3040اختیاریPrecision Lapping Jig
