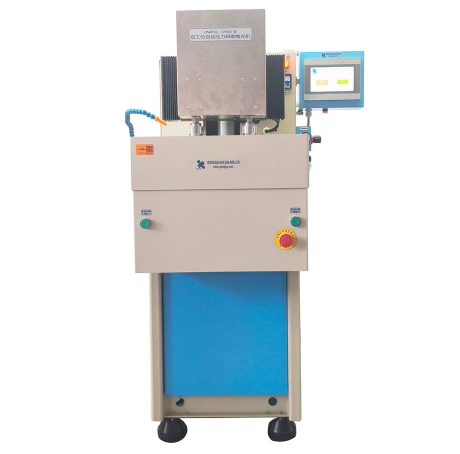

دستگاه پرداخت و صیقلدهی تحت فشار دو صفحهای
۱. تجهیزات دقیق صیقلکاری و پرداخت ما مجهز به سیستم فشار خودکار است و در نتیجه نیاز به نیروی کار دستی را کاهش میدهد.
۲. تجهیزات دقیق صیقلکاری و صیقلدهی ما فشار ثابتی را حفظ میکنند و خطاهای آزمایشی را به حداقل میرسانند.
۳. این تجهیزات دقیق صیقلکاری و پرداخت، امکان صیقلکاری و پرداخت همزمان دو نمونه را فراهم میکند و زمان پردازش را کاهش داده و گردش کار کلی را تسریع میبخشد.
- Shenyang Kejing
- شنیانگ، چین
- ۴۴ روز کاری
- ۵۰ مجموعه
- اطلاعات
معرفی دستگاه لپینگ و پولیش خودکار:

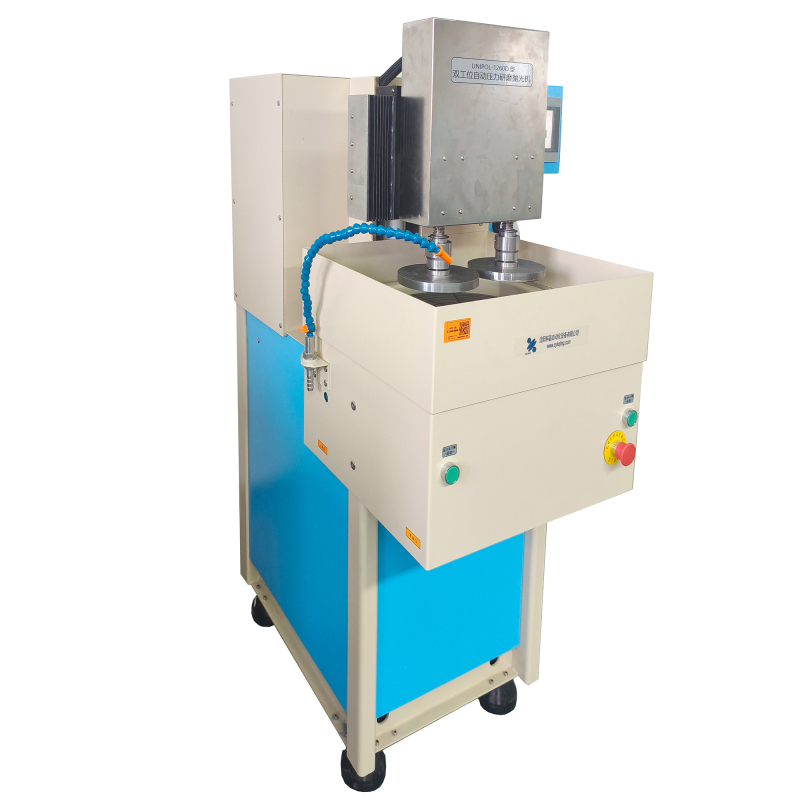

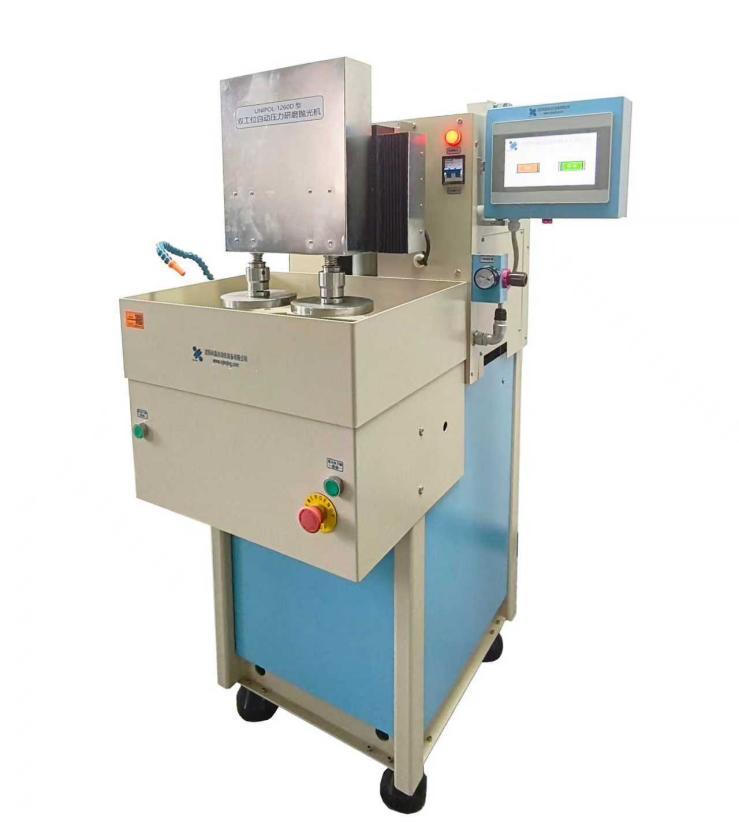

The دستگاه سنگ زنی و پولیش تحت فشار دو صفحه ای UNIPOL-1260Dاین دستگاه از روش فشار مکانیکی استفاده میکند و به نمونه اجازه میدهد در طول فرآیند سنگزنی تحت فشار ثابت قرار گیرد. این دستگاه مجهز به دو مجموعه صفحه سنگزنی فشاری است که میتوانند به صورت افقی حرکت کنند و سرعت چرخش پایدار و قابل تنظیم است. با دامنه فشار پنوماتیک گسترده، این دستگاه به ویژه برای سنگزنی، نازک کردن و صیقل دادن مواد فوق سخت از نوع ورق مناسب است.
ویژگیهای اصلی
· نمونه روی یک نگهدارنده نمونه اختصاصی ثابت شده است که میتوان آن را به راحتی با استفاده از یک سه نظام تعویض سریع نصب کرد. یک کوپلینگ الاستیک در پایه نگهدارنده تعبیه شده است تا از آسیب ناشی از ضربه هنگام اولین تماس نمونه با صفحه سنگزنی/پولیش جلوگیری کند.
· هنگامی که نمونه با صفحه سنگ زنی/صیقل تماس پیدا میکند، بازوی سیلندر پنوماتیک شروع به اعمال فشار میکند. فشار میتواند از پیش تنظیم شود و به دلیل تنظیم بدون مرحله، میتوان آن را در هر زمانی در حین کار نیز تنظیم کرد. حداکثر فشار میتواند تا 0.48 مگاپاسکال برسد.
سرعت چرخش صفحه سنگزنی/پولیش و نگهدارنده نمونه را میتوان به صورت پلهای در یک محدوده خاص تنظیم کرد که امکان تنظیم از پیش تعیینشده و تنظیم در لحظه را فراهم میکند.
زمان سنگزنی و صیقلکاری را میتوان آزادانه در محدوده 0 تا 24 ساعت تنظیم کرد که امکان عملکرد خودکار و توقف خودکار برای پردازش بدون مراقبت را فراهم میکند.
· اجزای اصلی با دقت از فولاد ضد زنگ ساخته شدهاند که مقاومت عالی در برابر خوردگی و جلوگیری از زنگزدگی را ارائه میدهد.
· تمام اجزای پنوماتیک و الکتریکی از محصولات با کیفیت بالا و قابل اعتماد انتخاب شدهاند که عملکرد پایدار، قابلیت اطمینان بالا و عمر طولانی را تضمین میکنند.
· قاب از فولاد جوش داده شده با کیفیت بالا ساخته شده است که استحکام بالا، استحکام خوب و عملکرد بادوام را ارائه میدهد.

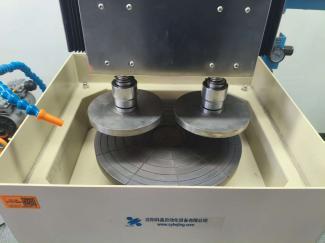

· مجهز به دو مجموعه نگهدارنده نمونه با قابلیت نوسان جانبی، که عملکرد پایدار، راندمان بالای پردازش و کیفیت عالی نمونه را تضمین میکند.
· به ویژه برای سنگ زنی و صیقل دادن مواد فوق سخت مناسب است.
مشخصات فنی دستگاه سنگ زنی و پولیش فشاری درجه حرفه ای:
| نام محصول | دستگاه سنگ زنی و پولیش تحت فشار دو دیسکی UNIPOL-1260D | |
| مدل محصول | یونیپول-۱۲۶۰دی | |
| الزامات نصب | ۱. دما و رطوبت: ۲. محیط زیست: ۳. منبع تغذیه: ۴. آب خنککننده: ۵. تامین هوای فشرده: ۶. تهویه: ۷. تجهیزات کمکی (اختیاری، جداگانه فروخته میشود):
| |
| مشخصات اصلی | · منبع تغذیه: 220 ولت، 50 هرتز · صفحه نگهدارنده نمونه: · صفحه سنگ زنی: · سرعت نوسان هد فشار: ۵–۱۵ میلیمتر بر ثانیه · زمان آسیاب: 0-999 ساعت (0-59 دقیقه) · فشار پنوماتیک: محدوده فشار تقریباً 0.2-0.48 مگاپاسکال (حداکثر 500 نیوتن) · سیستم کنترل: PLC + صفحه لمسی | |
· مشخصات:
|
| |
| انطباق | گواهینامه CE، UL یا CSA با هزینه اضافی در دسترس است. | |
لوازم جانبی استاندارد
| خیر. | نام | تعداد | تصویر |
| 1 | صفحه لپینگ چدنی | ۱ عدد |  |
| 2 | صفحه پرداخت آلومینیومی ریخته گری | ۱ عدد |  |
| 3 | دارنده نمونه | ۲ عدد |  |
| 4 | پد پولیش (چرم نبوک، چرم مصنوعی، پلی اورتان) | هر کدام ۱ عدد |  |
| 5 | پودر سنگ زنی کورندوم | 0.5 کیلوگرم |  |
| 6 | آموزش | ۴ عدد |  |
لوازم جانبی اختیاری
| خیر. | نام | عملکردی نوع | تصویر |
| 1 | پمپ گردش خون همزن YZXZ-12 | ایناختیاری |  |
| 2 | پرس مونتاژ XQ-2B برای نمونه متالوگرافی | ایناختیاری |
|
| 3 | دستگاه بستن نمونه QYJ-1 | ایناختیاری |  |
| 4 | فیدر دوغاب SKZD-5 | ایناختیاری |  |
| 5 | کمپرسور هوای بدون روغن بیصدا | ایناختیاری |  |
مزایای دستگاه سنگ زنی و پولیش تحت فشار حرفه ای:
۱. سیستم فشار ثابت:
این دستگاه از یک مکانیزم فشار مکانیکی پیشرفته استفاده میکند تا اطمینان حاصل شود که نمونه در کل چرخه آسیاب تحت فشار یکنواخت و ثابت قرار میگیرد و در نتیجه از آسیب سطحی یا بینظمیهای ضخامت ناشی از نوسانات فشار جلوگیری میشود.
۲. عملکرد دو ایستگاهی با راندمان بالا:
این دستگاه که به دو مجموعه دیسک سنگزنی افقی متحرک و بازوهای نوسانی مکانیکی مجهز است، از عملیات همزمان چند ایستگاهی پشتیبانی میکند و به طور قابل توجهی راندمان پردازش را برای تحقیقات آزمایشگاهی و محیطهای تولید در مقیاس کوچک افزایش میدهد.
۳. کنترل دقیق سرعت:
حامل نمونه (10 تا 60 دور در دقیقه) و دیسک سنگزنی (20 تا 250 دور در دقیقه) دارای کنترل سرعت مستقل هستند و طیف گستردهای از نیازهای پردازشی - از سنگزنی درشت گرفته تا پرداخت آینهای - را برآورده میکنند.
۴. سازگاری گسترده با برنامهها:
این دستگاه به ویژه برای پردازش مواد ورقهای نازک و با سختی بالا (مانند کاربید سیلیکون، نیترید گالیم، یاقوت و غیره) مناسب است.
کاربردهای دستگاه لپینگ و پولیش خودکار:
۱. پردازش نیمههادی:
مسطحسازی دقیق (CMP) ویفرهای سیلیکونی و زیرلایههای نیمههادی مرکب.
۲. مهندسی اپتیک:
سنگزنی دقیق لنزهای با دقت بالا، فیلترهای نوری و پنجرههای یاقوت کبود.
۳. تحقیقات مواد:
آمادهسازی نمونه برای مشاهده ریزساختار نمونههای فلزی، سرامیکهای پیشرفته و مواد کامپوزیتی.
سوالات متداول دستگاه لپینگ و پولیش خودکار:
س:دستگاه پولیش و سنگ فرز دو دیسکی UNIPOL-1260D برای پردازش چه اندازه نمونه هایی مناسب است؟
الف:این دستگاه پولیش و آسیاب دو دیسکی که مجهز به دیسکهای سنگزنی با قطر ۳۲۰ میلیمتر و سازگار با حاملهای نمونه با قطر ۱۰۰ یا ۱۱۰ میلیمتر است، برای پردازش ویفرهای ۴ اینچی (یا کوچکتر) یا برای پردازش دستهای چندین نمونه کوچک ایدهآل است.
س:تفاوت بین فشار مکانیکی و فشار پنوماتیک چیست؟
الف:دستگاه UNIPOL-1260D مزایای هر دو را با هم ترکیب میکند: ساختار مکانیکی آن پایداری را تضمین میکند، در حالی که سیستم پنوماتیک تنظیم فشار انعطافپذیری را از 30 تا 250 نیوتن فراهم میکند - که آن را برای پردازش مواد دقیقی که به فشار حساس هستند، مناسب میسازد.
