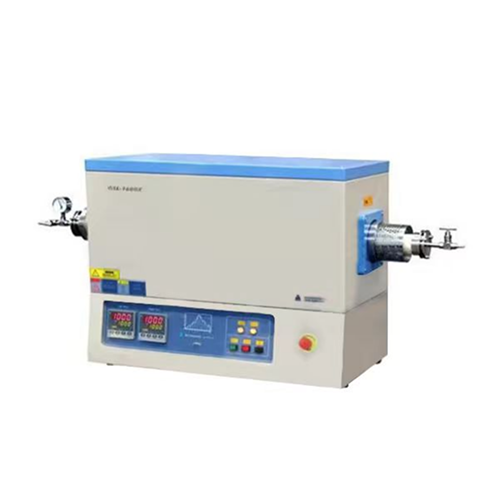

کوره لوله‌ای دمای بالا با دمای دوگانه ۱۴۰۰ درجه سانتیگراد
۱. این کوره لوله‌ای دوجداره با ناحیه گرمایش دوگانه، دارای دو ناحیه گرمایش است که به طور مستقل برای ایجاد گرادیان دما کنترل می‌شوند.
2. کوره لوله‌ای دو ناحیه‌ای ما، با طراحی چند ناحیه‌ای خود، می‌تواند نیازهای فرآیندی پیچیده‌تری را برآورده کند و برای پردازش موادی که نیاز به گرادیان‌های دمایی متغیر یا گرمایش قطعه‌ای دارند، ایده‌آل است.
۳. کوره لوله‌ای دو ناحیه‌ای ما از المنت‌های گرمایشی قطعه‌بندی‌شده و با راندمان بالا برای کنترل قطعه‌بندی‌شده نواحی گرمایشی استفاده می‌کند. این طراحی توزیع یکنواخت‌تر گرما را در داخل کوره تضمین می‌کند و از گرمای بیش از حد موضعی یا دمای ناهموار جلوگیری می‌کند.
- Shenyang Kejing
- شنیانگ، چین
- ۱۰ روز کاری
- ۵۰ مجموعه
- اطلاعات
معرفی کوره لوله‌ای دو ناحیه گرمایشی:
GSL-1400X یک کوره لوله‌ای دو ناحیه‌ای با قابلیت تقسیم حرارت (Speed Tube Furnace) دارای گواهینامه CE است. هر ناحیه گرمایشی کوره لوله‌ای دو ناحیه‌ای 12 اینچ طول دارد و از میله‌های کربن سیلیکونی به عنوان المنت‌های گرمایشی استفاده می‌کند و حداکثر دمای عملیاتی آن 1400 درجه سانتیگراد است. برنامه‌های کنترل دمای قابل تنظیم در دو ناحیه کوره لوله‌ای دو ناحیه‌ای، یک گرادیان دما در داخل لوله‌های کوره ایجاد می‌کنند. این سری از کوره‌های لوله‌ای دو ناحیه‌ای می‌توانند برای رشد نانومواد و تشکیل لایه‌های مختلف با استفاده از روش‌های CVD یا PVD استفاده شوند.
مزایای کوره لوله‌ای دو ناحیه‌ای فشرده با قابلیت گرمایش دوگانه:
کوره لوله‌ای دوبخشی فشرده با ناحیه گرمایش دوگانه، دارای افزایش و خنک‌سازی سریع است که در مدت زمان کوتاهی به دمای مطلوب می‌رسد و امکان خنک‌سازی سریع پس از پردازش را فراهم می‌کند. این امر نه تنها راندمان تولید را بهبود می‌بخشد و زمان چرخه را کاهش می‌دهد، بلکه مدت زمانی را که مواد در دماهای بالا می‌مانند نیز کاهش می‌دهد و از واکنش‌های ناخواسته یا تغییرات خواص ناشی از دماهای بالای طولانی مدت جلوگیری می‌کند.
کوره‌های لوله‌ای دو تکه با منطقه گرمایش دوگانه فشرده معمولاً مجهز به سیستم‌های کنترل هوشمند و قابلیت‌های قابل برنامه‌ریزی هستند. اپراتورها می‌توانند برنامه گرمایش کوره لوله‌ای دو تکه با منطقه گرمایش دوگانه فشرده را بر اساس ویژگی‌های مواد و الزامات فرآیند، به صورت انعطاف‌پذیر تنظیم و تعدیل کنند و به منحنی‌های گرمایش، نگهداری و سرمایش متنوعی دست یابند. این عملکرد هوشمند به طور قابل توجهی پیچیدگی عملیاتی را کاهش داده و راندمان کار را بهبود می‌بخشد.
مشخصات فنی کوره لوله‌ای دوجداره فشرده با گرمایش دوگانه:
| نام محصول | کوره لوله‌ای دو ناحیه‌ای GSL-1400X-II با دمای ۱۴۰۰ درجه سانتیگراد |
| مدل | GSL-1400X-II |
| ساختار کوره لوله‌ای دو ناحیه‌ای شکاف‌دار | · ساختار پوسته دو لایه جنس محفظه کوره: الیاف آلومینای با خلوص بالا، روکش شده با روکش آلومینا (برای بهبود راندمان گرمایش و افزایش طول عمر). |
| پارامترهای اساسی کوره لوله‌ای دو ناحیه‌ای اسپلیت | · ترموکوپل: ترموکوپل نوع S · نرخ گرمایش توصیه شده: زیر ۱۴۰۰ درجه سانتیگراد: ≤۱۰ درجه سانتیگراد در دقیقه · بالاتر از ۱۴۰۰ درجه سانتیگراد: ≤۵ درجه سانتیگراد در دقیقه دمای عملیاتی: ۱۳۰۰ درجه سانتیگراد (۱۴۰۰ درجه سانتیگراد <۳۰ دقیقه) منبع تغذیه: سه فاز AC 380V، 50Hz، حداکثر 10kW |
| ابعاد لوله کوره لوله‌ای دو ناحیه‌ای شکاف‌دار | جنس: لوله کوراندوم با خلوص بالا قطر: Φ60 براکت فلنج اختیاری موجود است. |
| منطقه گرمایش | طول ناحیه گرمایش: ۵۸۰ میلی‌متر (دو ناحیه: ۲۹۰ میلی‌متر + ۲۹۰ میلی‌متر) |
| المنت‌های گرمایشی | میله‌های کاربید سیلیکونی U شکل با گرید ۱۵۰۰ |
| اختیاری | ۱. فلنج به طور استاندارد به نازل پاگودای Φ8 مجهز شده است. ۲. برای بهبود سرعت پمپاژ، می‌توان از آداپتور KF25 استفاده کرد. ۳. برای جریان بهتر گاز به داخل لوله کوره، می‌توان از یک اتصال فشاری از جنس فولاد ضد زنگ ۱/۴" استفاده کرد. اختیاری: فلنج دریچه خلاء KF25 اختیاری: براکت فلنج |
| سیستم کنترل دما | · شامل یک کنترلر دما YD858P است. · سیستم کنترل دمای اتوماتیک PID. · کنترل هوشمند قابل برنامه ریزی ۵۰ قسمتی. دقت کنترل دما: ±1 درجه سانتیگراد · سه سیستم کنترل دمای مستقل برای هر یک از دو ناحیه دمایی. · پورت ارتباطی پیش‌فرض DB9 برای کامپیوتر. · نرم‌افزار کنترل دمای کامپیوتر (اختیاری) (برای کنترلر سری YD858P) برای کنترل منحنی‌های گرمایش و خروجی گرفتن از داده‌ها. |
| سیستم خلاء | · تا 50 میلی تور با پمپ مکانیکی. · تا 10E-5 Torr با پمپ مولکولی. · تله خلاء اختیاری برای جلوگیری از آلودگی ناشی از پمپ خلاء. |
| ابعاد | ابعاد کوره: ۱۳۵۰ طول × ۴۷۰ عرض × ۷۵۰ ارتفاع میلی‌متر ابعاد محفظه کوره: ۲۹۰ × ۱۸۰ × ۱۶۰ × ۲ |
| وزن خالص | حدود ۱۵۰ کیلوگرم |
| دوره گارانتی | یک سال گارانتی، پشتیبانی فنی مادام العمر. نکات ویژه: ۱. مواد مصرفی مانند المنت‌های حرارتی، لوله‌های کوارتز و بوته‌های نمونه شامل نمی‌شوند. ۲. خسارات ناشی از استفاده از گازهای خورنده و اسیدی شامل گارانتی نمی باشد. |
| صدور گواهینامه کیفیت | · این محصول دارای گواهینامه CE است. شماره گواهینامه: M.2021.206.C67996 ما تضمین می‌کنیم که در صورت پرداخت هزینه صدور گواهینامه توسط مشتری، یک واحد توسط TUV یا CAS تأیید خواهد شد. |
| اقدامات احتیاطی هنگام کار | فشار گاز داخل لوله کوره نباید از 0.02 مگاپاسکال بیشتر شود. · از بوته‌های گرافیتی در لوله‌های آلومینایی استفاده نکنید از آنجا که فشار گاز داخل سیلندر گاز بالا است، هنگام ورود گاز به لوله کوره، باید یک شیر کاهنده فشار روی سیلندر گاز نصب شود. توصیه می‌کنیم یک شیر کاهنده فشار از شرکت ما خریداری کنید. شیر کاهنده فشار ما دارای محدوده فشار 0.01 مگاپاسکال تا 0.1 تانتالیوم است که دقت و ایمنی بیشتری را فراهم می‌کند. هنگامی که دمای کوره از 1500 درجه سانتیگراد فراتر می‌رود، لوله کوره نباید در حالت خلاء باشد. فشار داخل لوله کوره باید در فشار اتمسفر حفظ شود. سرعت جریان گاز ورودی به لوله کوره باید کمتر از 200 SCCM باشد تا از تأثیر هوای سرد جوی بر لوله کوراندوم گرم شده جلوگیری شود. دمای کارکرد طولانی مدت لوله‌های کوراندوم کمتر از 1750 درجه سانتیگراد است. برای آزمایش‌های گرمایش نمونه، بستن شیرهای خروجی و ورودی در انتهای فلنج لوله کوره توصیه نمی‌شود. اگر برای گرم کردن نمونه نیاز به بسته شدن شیرهای گاز باشد، همیشه فشارسنج را کنترل کنید. اگر فشار از 0.02 مگاپاسکال بیشتر شد، فوراً شیر تخلیه را باز کنید تا از بروز حوادث (مانند پارگی لوله کوره، پرتاب شدن فلنج و غیره) جلوگیری شود. |
| انطباق | گواهینامه CE، UL یا CSA با هزینه اضافی در دسترس است. |
